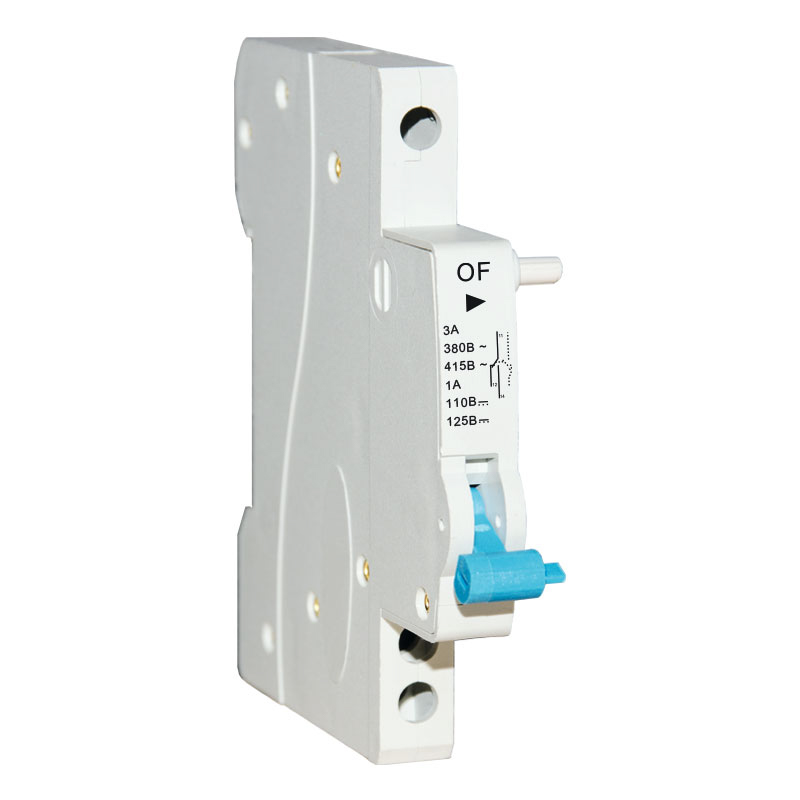

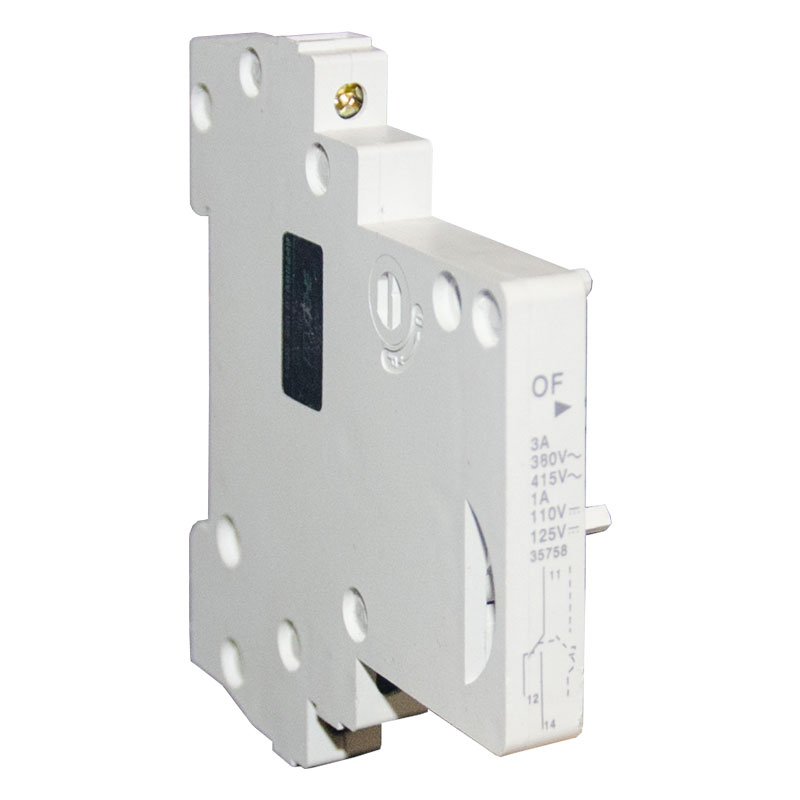

Контакты состояния Энергия OF
Характеристики:
Название модели
Контакт состояния OF серия ВА47-29 ЭНЕРГИЯ
Артикул
Е0313-0004
Номинальное напряжение AC, В
230
Номинальное напряжение DC, В
24
Частота, Гц
50 (60)
Максимальное напряжение, В
660
Номинальный ток, А
5
Серия
ВА47-29
Степень защиты
IP20
Механическая износоустойчивость, не менее
105 циклов В-О
Ввод кабеля сечением, мм²
0,5-1,5
Рабочая температура, ⁰С
от -5 до +40
Минимальная партия, шт.
1
Полное описание
Контакт состояния OF служит для удаленной индикации состояния механически сопряженного с ним автоматического выключателя.
Принцип действия
Контакт состояния OF, как правило, включается в цепь сигнализации состояния автоматического выключателя. Он не используется одновременно с независимыми расцепителями MX+OF (с функцией шунтирования), поскольку MX+OF уже обладает функцией, присущей контакту состояния OF.
Устанавливается с левой стороны от автоматического выключателя.
Технические характеристики
Характеристика | Значение |
---|---|
Исполнение | неподдерживающий горение корпус из термоустойчивой пластмассы |
Крепление | на DIN-рейку |
Срок службы, лет | 10 |
Гарантийный срок, месяцев | 12 |
Характеристики продуктовой единицы
Артикул | Единица измерения | Штрихкод на единицу | Высота без упаковки за единицу, мм | Высота индивидуальной упаковки, мм | Длина без упаковки за единицу, мм | Длина индивидуальной упаковки, мм | Ширина без упаковки за единицу, мм | Ширина индивидуальной упаковки, мм | Вес нетто, кг | Вес брутто индивидуальной упаковки, кг |
---|---|---|---|---|---|---|---|---|---|---|
Е0313-0004 | шт | 4680021528880 | 81 | 82.701 | 70 | 71.47 | 10 | 10.21 | 0.004 | 0.004 |
Е0312-0001 | шт | 4650055238659 | 81 | 82.701 | 70 | 71.47 | 10 | 10.21 | 0.004 | 0.004 |
Характеристики транспортной упаковки
Артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
---|---|---|---|
Е0313-0004 | упак (160 шт) | - | - |
Е0312-0001 | упак (160 шт) | 14650055238656 | 6.4 |
