Зажимы клеммные в корпусе Энергия ТВ
Характеристики:
Название модели

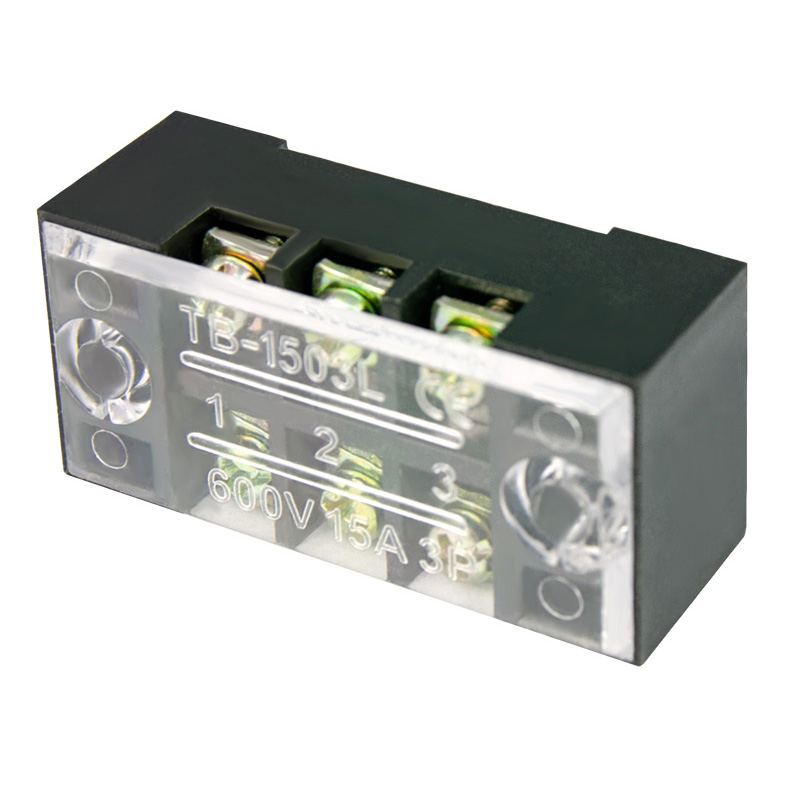

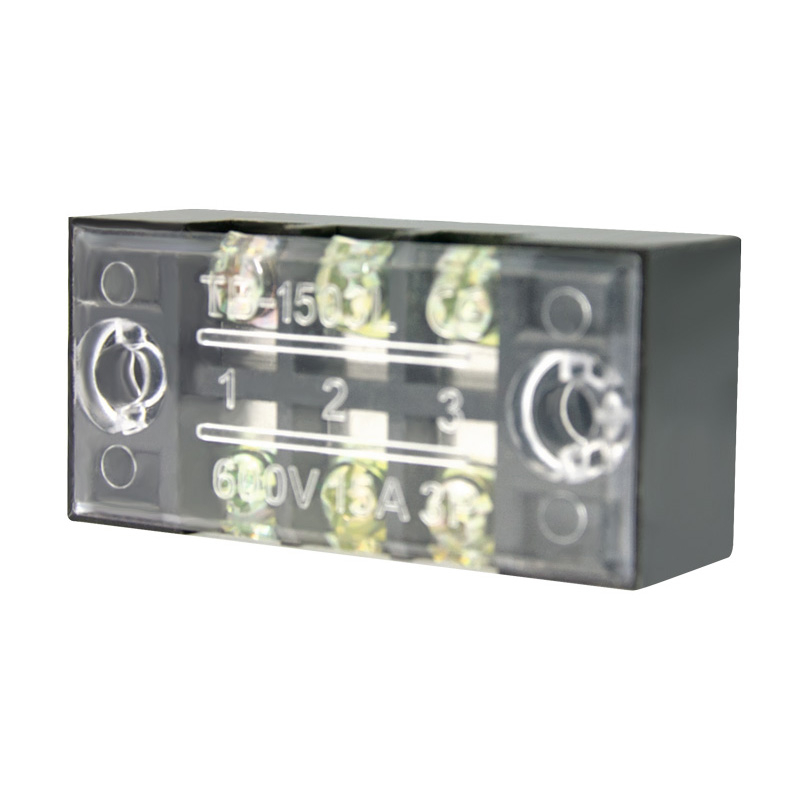

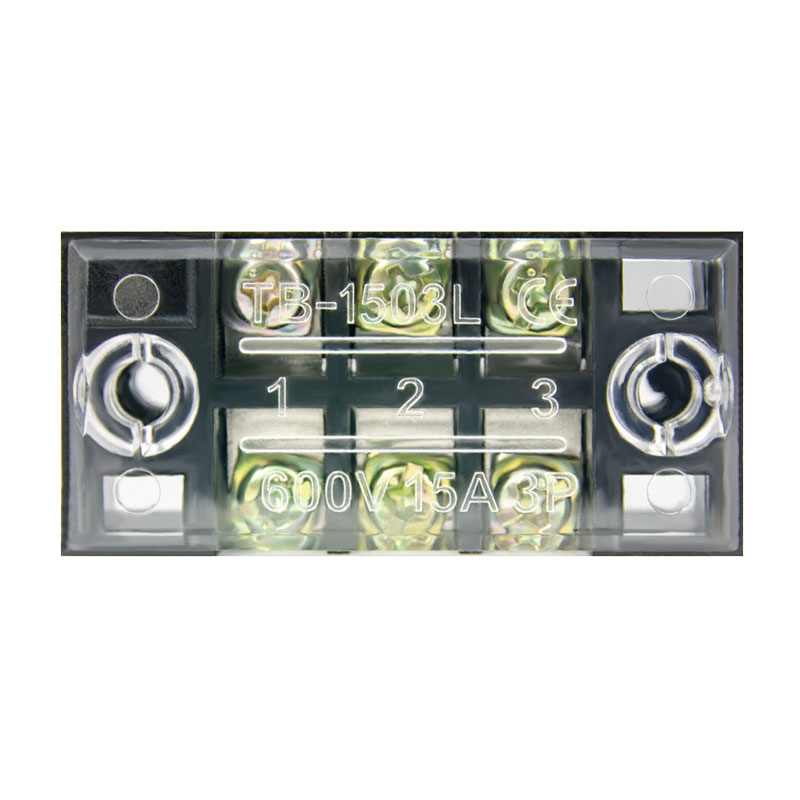

Зажимы ТВ- 1503 15А 3Р ЭНЕРГИЯ (100шт.)
Артикул
Е0608-0014
Номинальное напряжение АС / DC, В
600/440
Частота, Гц
50 (60)
Номинальный ток, А
15
Количество клеммных пар
3
Максимальное сечение провода, мм²
1.5
Степень защиты
IP20
Условия эксплуатации, ⁰С
от -40 до +150
Минимальная партия, шт.
100
Полное описание
Зажимы клеммные серии ТВ применяются для соединения проводов.
Производятся на шесть видов номинального электрического тока – 15А, 25А, 35А, 45А, 60А, 100А при переменном токе с частотой 50Гц/60Гц и номинальном напряжении до 600В.
По числу контактов можно разделить на четыре вида: 3-х клеммные, 4-х клеммные, 6-ти клеммные, 12-ти клеммные колодки.
Сечение проводов от 1,5 до 150 мм/кв.
Особенности
Колодка легко собирается, удобна при монтаже, ее можно использовать в сборке различных электрических приборов (клеммная колодка имеет прозрачную защитную крышку).
Присоединение проводов осуществляется винтами, которые прижимают провод к контактным шинам пластины (зажимы).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Исполнение | Материал корпуса: АВС пластик, материал токопроводящей планки: лужёная латунь |
| Сроки службы и хранения | Срок службы: 5 лет. |
| Гарантии изготовителя | Гарантийный срок эксплуатации: 12 месяцев. |
Характеристики продуктовой единицы
| Артикул | Единица измерения | Штрихкод на единицу | Высота без упаковки, мм | Высота в упаковке, мм | Длина без упаковки, мм | Длина в упаковке, мм | Ширина без упаковки, мм | Ширина в упаковке, мм | Вес нетто, кг | Вес брутто, кг | Объем единицы, м3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Е0608-0014 | шт | 4670026440270 | 17 | 18 | 46 | 47 | 22 | 23 | 0.00663 | 0.0067 | 0.000019 |
| Е0608-0015 | шт | 4670026440287 | 17 | 18 | 55 | 56 | 22 | 23 | 0.01815 | 0.0183 | 0.000023 |
| Е0608-0016 | шт | 4670026440294 | 17 | 18 | 73 | 74 | 22 | 23 | 0.0275 | 0.0278 | 0.000031 |
| Е0608-0017 | шт | 4670026440300 | 17 | 18 | 127 | 128 | 22 | 23 | 0.04554 | 0.046 | 0.000053 |
| Е0608-0018 | шт | 4670026440317 | 20 | 21 | 50 | 51 | 30 | 31 | 0.02859 | 0.0289 | 0.000033 |
| Е0608-0019 | шт | 4670026440324 | 20 | 21 | 64 | 65 | 30 | 31 | 0.03588 | 0.0362 | 0.000042 |
| Е0608-0020 | шт | 4670026440331 | 20 | 21 | 91 | 92 | 30 | 31 | 0.04251 | 0.0429 | 0.00006 |
| Е0608-0021 | шт | 4670026440348 | 20 | 21 | 163 | 134 | 30 | 31 | 0.08911 | 0.09 | 0.000087 |
| Е0608-0022 | шт | 4670026440355 | 20 | 21 | 50 | 51 | 30 | 31 | 0.02871 | 0.029 | 0.000033 |
| Е0608-0023 | шт | 4670026440362 | 20 | 21 | 62.5 | 63.5 | 30 | 31 | 0.03836 | 0.0387 | 0.000041 |
| Е0608-0024 | шт | 4670026440379 | 20 | 21 | 91 | 92 | 30 | 31 | 0.05115 | 0.0517 | 0.00006 |
| Е0608-0025 | шт | 4670026440416 | 20 | 21 | 163 | 164 | 30 | 31 | 0.0957 | 0.0967 | 0.000107 |
| Е0608-0026 | шт | 4670026440386 | 23.5 | 24.5 | 70 | 71 | 38 | 39 | 0.05941 | 0.06 | 0.000068 |
| Е0608-0027 | шт | 4670026440393 | 23.5 | 24.5 | 86 | 87 | 38 | 39 | 0.07921 | 0.08 | 0.000083 |
| Е0608-0028 | шт | 4670026440409 | 23.5 | 24.5 | 120.5 | 121.5 | 38 | 39 | 0.11139 | 0.1125 | 0.000116 |
| Е0608-0029 | шт | 4650055233128 | 31 | 32 | 128 | 129 | 38 | 39 | 0.23515 | 0.2375 | 0.000161 |
| Е0608-0030 | шт | 4670026440423 | 31 | 32 | 70.5 | 71.5 | 38 | 39 | 0.08248 | 0.0833 | 0.00008899999999999999 |
| Е0608-0031 | шт | 4670026440430 | 31 | 32 | 93.5 | 94.5 | 38 | 39 | 0.10564 | 0.1067 | 0.000118 |
| Е0608-0032 | шт | 4670026440447 | 31 | 32 | 129 | 130 | 38 | 39 | 0.10564 | 0.1067 | 0.000162 |
| Е0608-0033 | шт | 4650055233142 | 35 | 36 | 86.5 | 87.5 | 43.5 | 44.5 | 0.11554 | 0.1167 | 0.00014 |
| Е0608-0034 | шт | 4670026440454 | 35 | 36 | 108 | 109 | 43.5 | 44.5 | 0.14851 | 0.15 | 0.000175 |
| Е0608-0035 | шт | 4670026440461 | 35 | 36 | 153 | 154 | 43.5 | 44.5 | 0.21782 | 0.22 | 0.000247 |
Характеристики транспортной упаковки
| Артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
|---|---|---|---|
| Е0608-0014 | упак (100 шт) | 4650055237331 | 0.737 |
| Е0608-0014 | упак (1500 шт) | 14650055237338 | 11.055 |
| Е0608-0015 | упак (100 шт) | 4650055237348 | 2.0163 |
| Е0608-0015 | упак (1200 шт) | 14650055237345 | 24.1956 |
| Е0608-0016 | упак (100 шт) | 4650055237355 | 3.0558 |
| Е0608-0016 | упак (900 шт) | 14650055237352 | 27.5022 |
| Е0608-0017 | упак (50 шт) | 4650055237362 | 2.53 |
| Е0608-0017 | упак (500 шт) | 14650055237369 | 25.3 |
| Е0608-0018 | упак (50 шт) | 4650055237379 | 1.5884 |
| Е0608-0018 | упак (900 шт) | 14650055237376 | 28.5912 |
| Е0608-0019 | упак (50 шт) | 4650055237386 | 1.9932 |
| Е0608-0019 | упак (800 шт) | 14650055237383 | 31.8912 |
| Е0608-0020 | упак (50 шт) | 4650055237393 | 2.3617 |
| Е0608-0020 | упак (600 шт) | 14650055237390 | 28.3404 |
| Е0608-0021 | упак (25 шт) | 4650055237409 | 2.475 |
| Е0608-0021 | упак (300 шт) | 14650055237406 | 29.7 |
| Е0608-0022 | упак (50 шт) | 4650055237416 | 1.595 |
| Е0608-0022 | упак (1000 шт) | 14650055237413 | 31.9 |
| Е0608-0023 | упак (50 шт) | 4650055237423 | 2.1307 |
| Е0608-0023 | упак (800 шт) | 14650055237420 | 34.0912 |
| Е0608-0024 | упак (50 шт) | 4650055237430 | 2.8413 |
| Е0608-0024 | упак (600 шт) | 14650055237437 | 34.0956 |
| Е0608-0025 | упак (25 шт) | 4680021522048 | 2.65815 |
| Е0608-0025 | упак (300 шт) | 14680021522045 | 31.8978 |
| Е0608-0026 | упак (50 шт) | 4650055239427 | 3.3 |
| Е0608-0026 | упак (400 шт) | 14650055239424 | 26.4 |
| Е0608-0027 | упак (50 шт) | 4650055239434 | 4.4 |
| Е0608-0027 | упак (400 шт) | 14650055239431 | 35.2 |
| Е0608-0028 | упак (20 шт) | 4650055237447 | 2.475 |
| Е0608-0028 | упак (160 шт) | 14650055237444 | 19.8 |
| Е0608-0029 | упак (10 шт) | 4650055233135 | 2.6125 |
| Е0608-0030 | упак (10 шт) | 4650055239458 | 0.9163 |
| Е0608-0030 | упак (300 шт) | 14650055239455 | 27.489 |
| Е0608-0031 | упак (10 шт) | 4650055239465 | 1.1737 |
| Е0608-0031 | упак (300 шт) | 14650055239462 | 35.211 |
| Е0608-0032 | упак (10 шт) | 4680021522055 | 1.1737 |
| Е0608-0032 | упак (200 шт) | 14680021522052 | 23.474 |
| Е0608-0033 | упак (10 шт) | 4650055233159 | 1.2837 |
| Е0608-0034 | упак (10 шт) | 4650055237454 | 1.65 |
| Е0608-0034 | упак (200 шт) | 14650055237451 | 33 |
| Е0608-0035 | упак (10 шт) | 4650055239441 | 2.42 |
| Е0608-0035 | упак (200 шт) | 14650055239448 | 48.4 |
