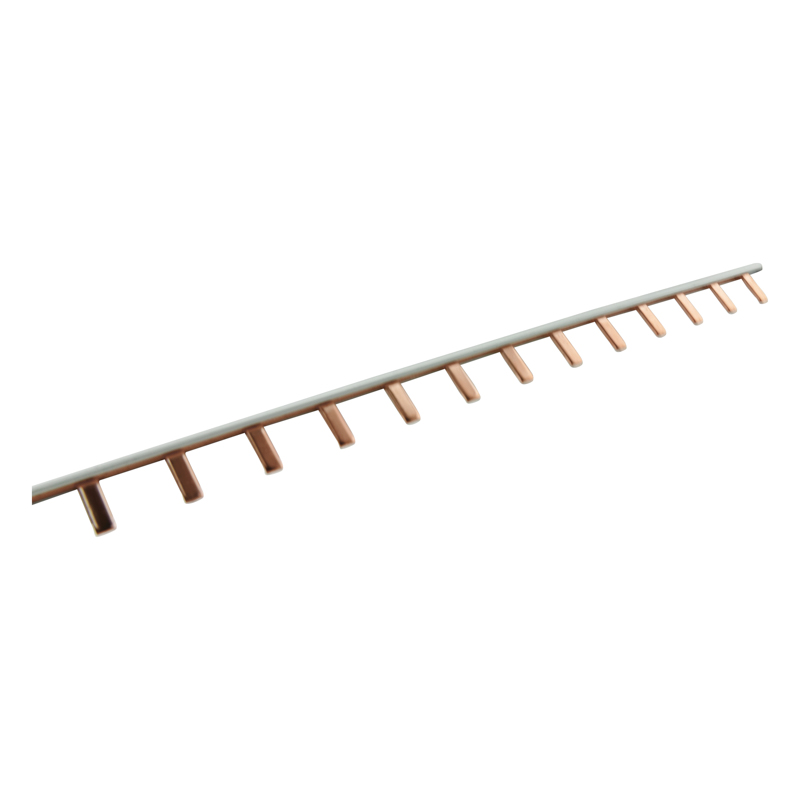

Шины соединительные фазные Энергия PIN
Характеристики:
Название модели
Шина соед. PIN 1-фазная 63А (1м) ЭНЕРГИЯ
Артикул
Е0504-0001
Максимальное напряжение, В
230
Частота сети, Гц
50 (60)
Количество полюсов
1
Номинальный ток, А
63
Номинальное напряжение изоляции, В
600
Номинальное импульсное выдерживаемое напряжение, кВ
4
Температура эксплуатации, °С
от -40 до +40
Минимальная партия, шт.
10
Полное описание
Шины соединительные предназначены для быстрого и качественного соединения автоматических выключателей.
Особенности
В 3–х фазных шинах каждая шина изолирована от соседних. В каждой шине предусмотрена торцевая крышка.Длина соединительной шины: 1 м. Проводник шины выполнен из качественной электротехнической меди.
Применение
Применяются для удобного и безопасного соединения групп: выключателей автоматических, автоматов дифференциальных, выключателей нагрузки. Шины предназначены для коммутации аппаратуры шириной, кратной одному модулю, шаг 18 мм.
Технические характеристики
Характеристика | Значение |
---|---|
Шаг, мм | 18 |
Срок службы, лет | 10 |
Гарантийный срок, месяцев | 12 |
Характеристики продуктовой единицы
Артикул | Единица измерения | Штрихкод на единицу | Высота без упаковки, мм | Высота в упаковке, мм | Длина без упаковки, мм | Длина в упаковке, мм | Ширина без упаковки, мм | Ширина в упаковке, мм | Вес нетто, кг | Вес брутто, кг | Объем единицы, м3 |
---|---|---|---|---|---|---|---|---|---|---|---|
Е0504-0001 | шт | 4680021525995 | 14 | 15 | 1000 | 1001 | 20 | 21 | 0.21287 | 0.215 | 0.000315 |
Е0504-0002 | шт | 4680021526008 | 30 | 31 | 1000 | 1001 | 20 | 21 | 0.58416 | 0.59 | 0.000652 |
Е0504-0003 | шт | 4680021526015 | 30 | 31 | 1000 | 1001 | 20 | 21 | 0.89109 | 0.9 | 0.000652 |
Характеристики транспортной упаковки
Артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
---|---|---|---|
Е0504-0001 | упак (10 шт) | 4680021526657 | 2.365 |
Е0504-0001 | упак (100 шт) | 14680021526654 | 23.65 |
Е0504-0002 | упак (5 шт) | 4680021527081 | 3.245 |
Е0504-0002 | упак (50 шт) | 14680021526005 | 32.45 |
Е0504-0003 | упак (5 шт) | 4680021528026 | 4.95 |
Е0504-0003 | упак (25 шт) | 14680021526012 | 24.75 |
