Число полюсов:
Серия:
Характеристики:

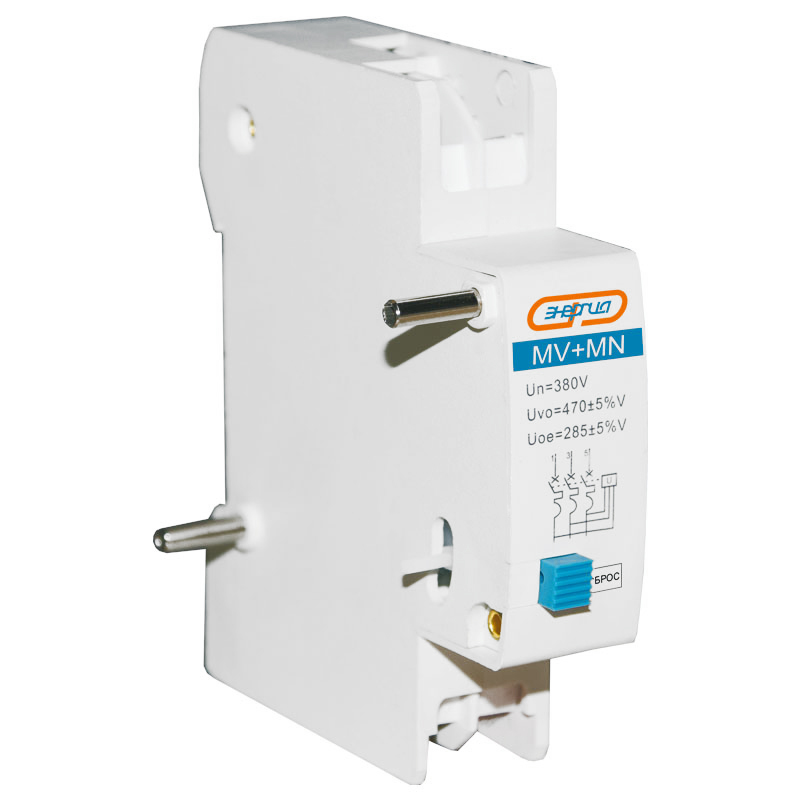

Название модели Расцепитель min и max напряжения MV+MN 400В серия ВА47-29 ЭНЕРГИЯ
Артикул Е0314-0003
Диапазон рабочих напряжений, В 400
Частота, Гц 50 (60)
Минимальное напряжение отключения, В 285±5
Максимальное напряжение отключения, В 470±5
Число полюсов 3
Серия ВА47-29
Износостойкость механическая, не менее 104 циклов В-О
Износостойкость электрическая, не менее 4000 циклов В-О
Максимальное сечение подключаемых проводов, мм² 2.5
Потребляемая мощность, не более, В 3
Степень защиты, IP 20
Рабочая температура, 0С от –5 до +40
Минимальная партия, шт. 1
О маркировке продукции

Полное описание

Расцепитель min и max напряжения MV+MN предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения.

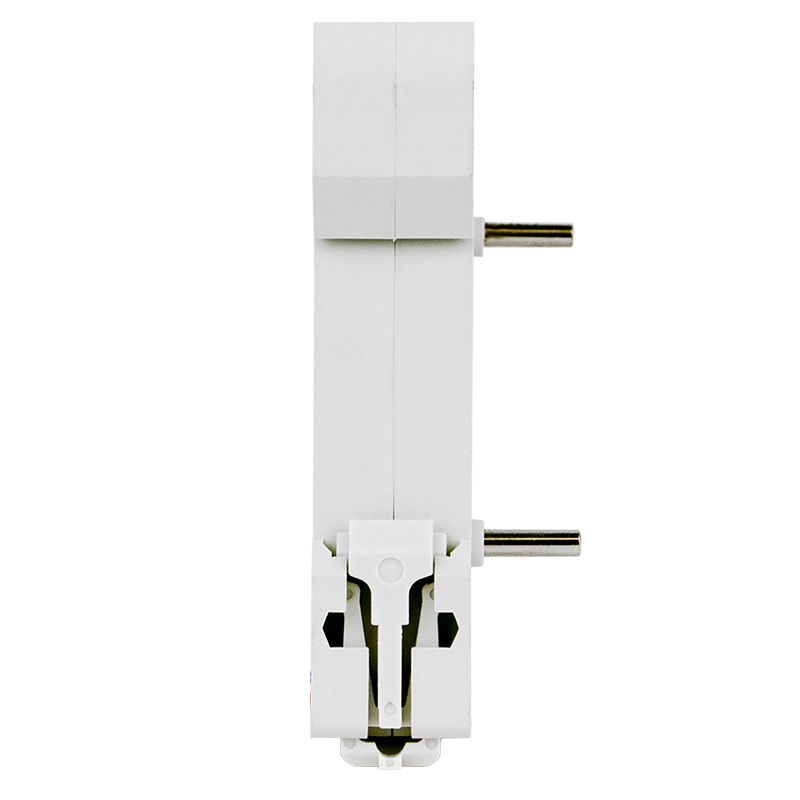

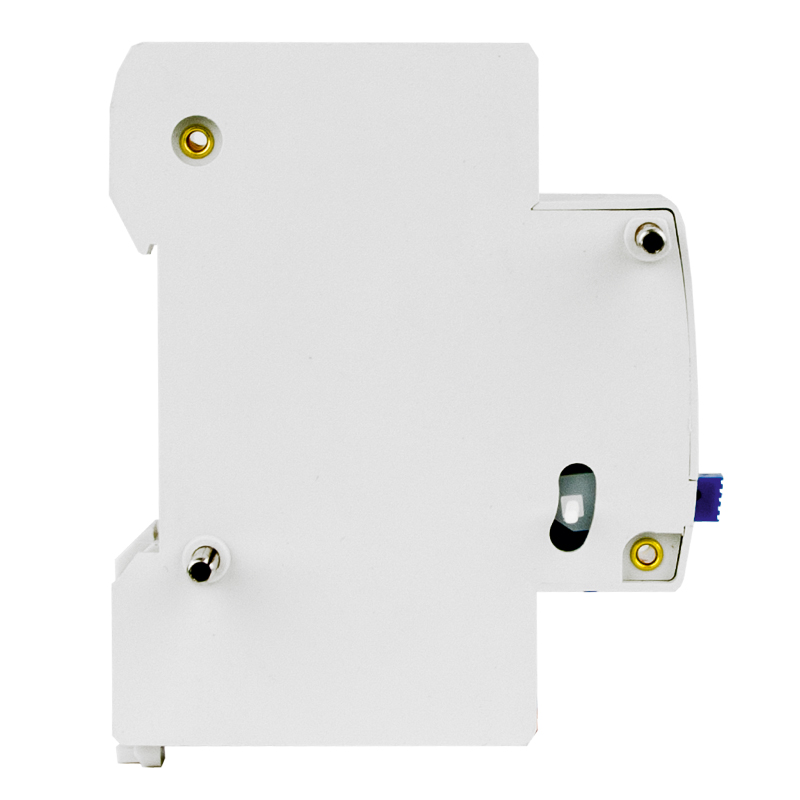

Расцепитель выполнен в габарите однополюсного автоматического выключателя ВА47.

Монтаж производится на 35 мм DIN–рейку.

Принцип действия

Конструктивно представляет собой электронный пороговый элемент, который подключается к контролируемой электрической цепи. К выходу порогового элемента подключен электромагнит, который через рычаг воздействует на механизм сброса независимого расцепления автоматических выключателей.

При срабатывании независимого расцепителя, из лицевой панели выступает кнопка «ВОЗВРАТ». Для повторного включения отключившегося автоматического выключателя необходимо нажать на кнопку «ВОЗВРАТ» до фиксации.

Технические характеристики

Характеристика Значение
Типы совместимых автоматических выключателей 1-полюсные, 2-полюсные, 3-полюсные ВА47-29, ВА47-63, ВА47-100
Исполнение неподдерживающий горение корпус из термоустойчивой прочной пластмассы
Крепление на 35мм DIN-рейку
Сроки службы и хранения Назначенный срок службы изделия – 10 лет.
Гарантии изготовителя Гарантийный срок эксплуатации: 12 месяцев.

Характеристики продуктовой единицы

Артикул Единица измерения Штрихкод на единицу Высота без упаковки за единицу, мм Высота индивидуальной упаковки, мм Длина без упаковки за единицу, мм Длина индивидуальной упаковки, мм Ширина без упаковки за единицу, мм Ширина индивидуальной упаковки, мм Вес нетто, кг Вес брутто индивидуальной упаковки, кг
Е0314-0001 шт 4680021523601 80 81.68 69 70.449 18 18.378 0.0891 0.09
Е0314-0002 шт 4680021528521 80 81.68 69 70.449 18 18.378 0.0891 0.09
Е0314-0003 шт 4670026444889 80 81.68 69 70.449 18 18.378 0.0891 0.09

Характеристики транспортной упаковки

Артикул Количество в транспортной коробке Штрихкод на транспортную коробку Высота транспортной упаковки, мм Длина транспортной упаковки, мм Ширина транспортной упаковки, мм Вес брутто транспортный, кг Объем транспортный, м3
Е0314-0001 упак (100 шт) 14680021523608 430 240 320 9 0.033024
Е0314-0002 упак (100 шт) 14680021528528 430 240 320 9 0.033024
Е0314-0003 упак (100 шт) 14670026444886 430 240 320 9 0.033024
