Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-1

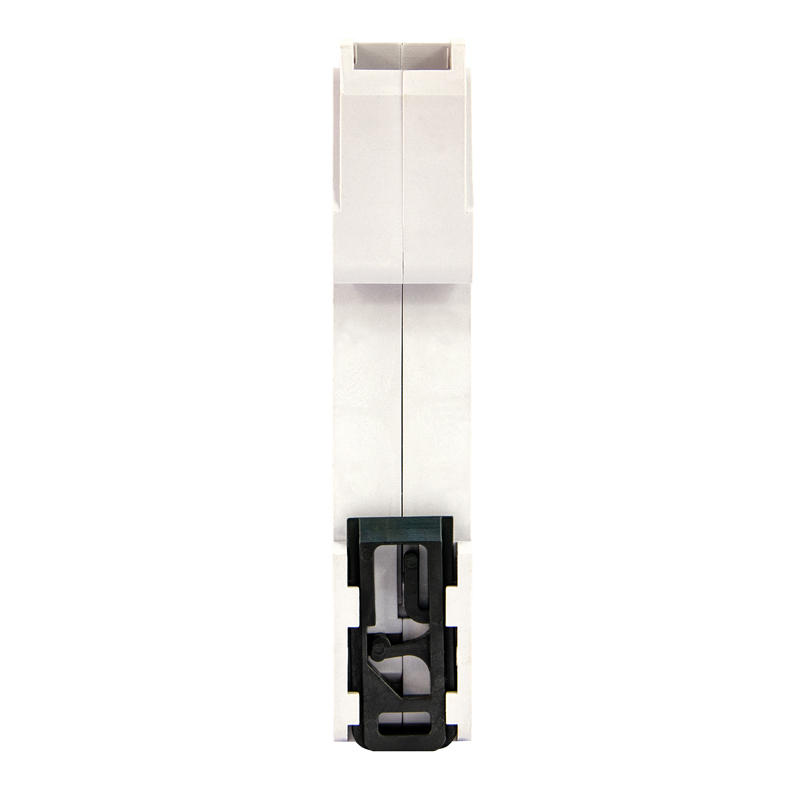

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-2

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-3

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-4

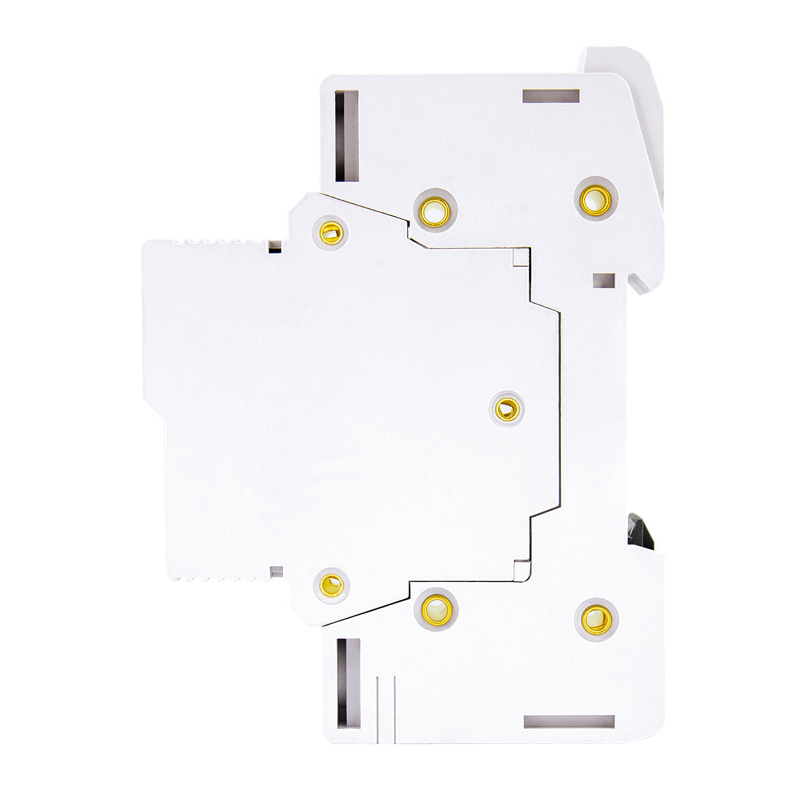

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-5

Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ(артикул: Е0705-0001)-6

Класс защиты:

D (класс III)

Количество полюсов:

Характеристики:

Название модели Oграничитель импульсных перенапряжений ОП 4P 8-15кА 400В с индикацией ЭНЕРГИЯ

Артикул Е0705-0001

Класс защиты D (класс III)

Номинальное напряжение AC, В 400

Количество полюсов 3+N

Номинальный разрядный ток IN, кА (форма волны, мкс) 8 (8/20)

Максимальный разрядный ток IMAX, кА (форма волны, мкс) 15 (8/20)

Уровень напряжения защиты, не более, кВ 1.5

Время реакции, не более мс 25

Ток короткого замыкания, кА 10

Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

Степень защиты IP20

Условия эксплуатации, ⁰С от -40 до +70

Минимальная партия, шт. 1

О маркировке продукции

Полное описание

Ограничитель импульсных перенапряжений ОП предназначен:

для защиты от грозовых импульсных перенапряжений
для защиты от коммутационных импульсных перенапряжений.

Ограничители импульсных перенапряжений серии ОП торговой марки ЭНЕРГИЯ (далее ограничители) предназначены для защиты электрических сетей и электрооборудования при косвенном воздействии грозовых или импульсных перенапряжений.

Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51992.

Ограничители выполняют функцию ограничения перенапряжений и отвода импульсных токов.

Основная область применения ограничителей – устройства вводнораспределительные, щиты учетно-распределительные жилых и общественных зданий, групповые квартирные и этажные щитки.

Особенности

Защитный элемент ограничителя выполнен на варисторе.

Особенности конструкции:

сменные картриджи для быстрого обслуживания
механический индикатор для визуализации состояния отдельных модулей

Технические характеристики

Характеристика	Значение
Исполнение	Не поддерживающая горение пластмасса
Сроки службы и хранения	Назначенный срок службы изделия – 10 лет.
Гарантии изготовителя	Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи.

Характеристики продуктовой единицы

Артикул	Единица измерения	Штрихкод на единицу	Высота без упаковки, мм	Высота в упаковке, мм	Длина без упаковки, мм	Длина в упаковке, мм	Ширина без упаковки, мм	Ширина в упаковке, мм	Вес нетто, кг	Вес брутто, кг	Объем единицы, м3
Е0705-0004	шт	4670026444001	90.5	95.5	64.8	69.8	71.2	76.2	0.1485	0.15	0.000508
Е0705-0007	шт	4670026444018	90.5	95.5	64.8	69.8	71.2	76.2	0.5941	0.6	0.000508
Е0705-0003	шт	4670026443998	90.5	95.5	64.8	69.8	71.2	76.2	0.1485	0.15	0.000508
Е0705-0006	шт	4670026444032	90.5	95.5	64.8	69.8	71.2	76.2	0.5941	0.6	0.000508
Е0705-0002	шт	4670026443981	90.5	95.5	64.8	69.8	71.2	76.2	0.1485	0.15	0.000508
Е0705-0005	шт	4670026444025	90.5	95.5	64.8	69.8	71.2	76.2	0.5941	0.6	0.000508
Е0705-0001	шт	4680021520594	90.5	95.5	64.8	69.8	71.2	76.2	0.5941	0.6	0.000508

Характеристики транспортной упаковки

Артикул	Количество в транспортной коробке	Штрихкод на транспортную коробку	Вес брутто транспортный, кг
Е0705-0004	упак (80 шт)	14670026444008	12.24
Е0705-0007	упак (20 шт)	14670026444015	12.24
Е0705-0003	упак (80 шт)	14670026443995	12.24
Е0705-0006	упак (20 шт)	14670026444039	12.24
Е0705-0002	упак (80 шт)	14670026443988	12.24
Е0705-0005	упак (20 шт)	14670026444022	12.24
Е0705-0001	упак (20 шт)	14680021520591	12.24
