Онлайн‑ИБП: принцип работы и зачем нужно двойное преобразование

В современном цифровом мире бесперебойное электроснабжение перестало быть опцией и превратилось в критическую потребность. От центров обработки данных и серверных ферм до медицинских аппаратов ИВЛ, промышленных контроллеров и систем видеонаблюдения – практически все чувствительные к качеству электропитания нагрузки требуют гарантированного источника энергии, способного нейтрализовать аномалии внешней сети и обеспечить мгновенный переход на резерв при аварийном отключении. На этом фоне источник бесперебойного питания (ИБП) онлайн-типа, часто называемый ИБП с двойным преобразованием, закрепился как «золотой стандарт» защиты критических нагрузок.

Несмотря на широкое распространение, вокруг технологии двойного преобразования до сих пор существует множество заблуждений. Часть пользователей считает, что линейно-интерактивные модели «достаточно хороши» для серверов, другие полагают, что онлайн ИБП – это избыточная роскошь, третьи не понимают, зачем нужно преобразовывать ток дважды, если можно просто компенсировать просадки напряжения. Данная статья является небольшим экскурсом в мир работы онлайн ИБП: поговорим об обосновании необходимости двойного преобразования, сравним с альтернативными топологиями, а также затронем рекомендации по выбору и эксплуатации.



1. Классификация ИБП и место онлайн-топологии

Согласно международному стандарту IEC 62040-3, все источники бесперебойного питания делятся на три основные топологии, различающиеся схемой преобразования энергии, временем перехода на батарею, качеством выходного сигнала и степенью изоляции нагрузки от внешней сети.

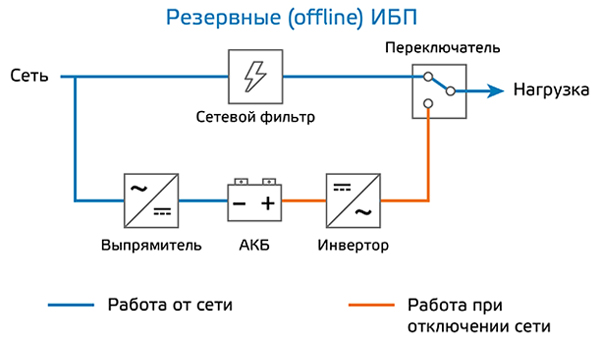

1.1. Резервные ИБП (Офлайн / Offline).

Простейшая архитектура. Нагрузка напрямую подключена к внешней сети через фильтр и реле. Инвертор и батарея находятся в «спящем» режиме. При отклонении входного напряжения за допустимые пределы (обычно ±10–15%) или полном отключении сети реле переключает нагрузку на инвертор за 4–10 мс. Выходное напряжение повторяет входное, форма сигнала может быть аппроксимированной синусоидой. Применяются для персональных компьютеров, бытовой техники, некритичных периферийных устройств.

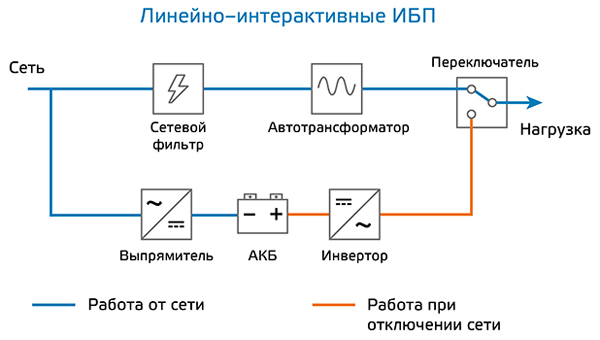

1.2. Линейно-интерактивные ИБП (Line-Interactive)

Усовершенствованная версия off-line. Добавлен автотрансформатор с автоматическим переключением обмоток (AVR), позволяющий корректировать напряжение в диапазоне ±20–30% без перехода на батарею. Инвертор работает в режиме ожидания или подзарядки. Время переключения 2–6 мс. Выходная форма сигнала – синусоидальная или ступенчатая, в зависимости от класса устройства. Подходят для рабочих станций, сетевого оборудования начального уровня, небольших серверных стоек.

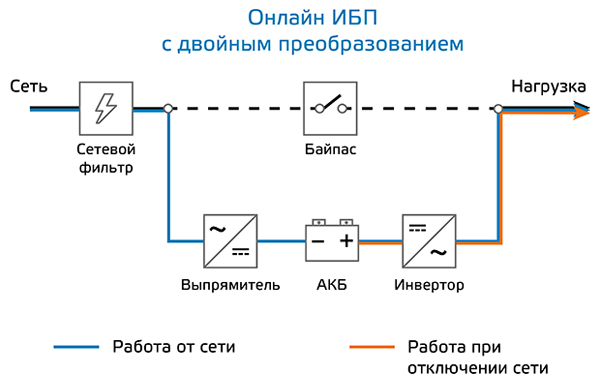

1.3. Онлайн ИБП (Online / с двойным преобразованием)

Нагрузка полностью изолирована от внешней сети. Входное переменное напряжение непрерывно преобразуется в постоянное, стабилизируется, а затем вновь инвертируется в переменное с заданными параметрами. Переход на батарею происходит мгновенно (0 мс), так как инвертор постоянно питается от шины постоянного тока. Выходное напряжение имеет чистую синусоиду, стабильную частоту и не зависит от качества входной сети. Предназначены для критических нагрузок: серверы, СХД, телеком-оборудование, медицинская техника, промышленная автоматизация.

Онлайн-топология занимает верхнюю ступень иерархии защиты именно благодаря архитектурному решению, которое в технической литературе называется «двойным преобразованием» (double conversion). Далее мы подробно разберём, как оно работает и почему без него невозможно обеспечить уровень защиты, требуемый современными нагрузками.



2. Принцип работы онлайн ИБП: пошаговая схема

Архитектура онлайн ИБП строится вокруг непрерывного цикла преобразования энергии. В отличие от резервных и линейно-интерактивных моделей, где инвертор “активируется” только при аварии, в онлайн-топологии он работает постоянно. Это фундаментальное отличие определяет все эксплуатационные характеристики устройства.

2.1. Этап 1: Выпрямление (AC → DC)

Входное переменное напряжение (однофазное 220 В или трёхфазное 380/400 В) поступает на выпрямительный модуль. Современные ИБП используют активные PFC-выпрямители (Power Factor Correction) с коэффициентом мощности ≥0,99. Они преобразуют синусоидальный ток в пульсирующий постоянный, который затем фильтруется конденсаторами шины постоянного тока (DC bus). На этом этапе устраняются гармоники, реактивная составляющая и высокочастотные помехи сети.

2.2. Этап 2: Шина постоянного тока

DC-шина является «сердцем» онлайн ИБП . Напряжение на ней поддерживается на строго заданном уровне (обычно 192 В, 240 В, 360 В или 400 В в зависимости от мощности ИБП). Аккумуляторные батареи подключены параллельно шине через зарядно-разрядный контроллер. В штатном режиме выпрямитель питает инвертор и одновременно подзаряжает батареи. При пропадании сети выпрямитель отключается, но шина не проседает – инвертор мгновенно переключается на питание от батарей без разрыва цепи. Благодаря этому время перехода равно нулю.

2.3. Этап 3: Инвертирование (DC → AC)

Инвертор преобразует стабилизированное постоянное напряжение в переменное с заданными параметрами: 220 В/230 В ±1%, 50/60 Гц ±0,1%, чистая синусоида с THD <3%. Управление осуществляется широтно-импульсной модуляцией (ШИМ) на базе IGBT- или SiC-транзисторов с частотой переключения 10–20 кГц. Выходной LC-фильтр сглаживает высокочастотные компоненты ШИМ, формируя качественную синусоиду, готовую к питанию чувствительной электроники.

2.4. Байпас и статический переключатель

Для обеспечения ремонтопригодности и защиты от перегрузки онлайн ИБП оснащён статическим байпасом. Это полупроводниковый ключ, способный переключить нагрузку на внешнюю сеть за <2 мс при перегрузке инвертора (>110–150%), перегреве или внутреннем сбое. В нормальном режиме байпас отключён. Существуют также ручные (maintenance) байпасы для безопасного проведения ТО без обесточивания нагрузки.

2.5. Система управления и мониторинга

Цифровой сигнальный процессор (DSP) в реальном времени отслеживает параметры входа, шины, выхода, температуру, состояние батарей, коэффициент мощности. Управление осуществляется через SNMP, Modbus, USB, реле сухих контактов, облачные платформы. Современные модели поддерживают прогнозную аналитику, удалённое обновление прошивок и интеграцию с системами DCIM.



3. Зачем нужно двойное преобразование? Физика и инженерия процесса

Термин «двойное преобразование» часто воспринимается буквально как «лишняя ступень», но с инженерной точки зрения это единственная архитектура, обеспечивающая полную гальваническую и параметрическую изоляцию нагрузки от внешней сети. Рассмотрим, какие проблемы решает каждый этап преобразования и почему альтернативные схемы не справляются с критическими задачами.

3.1. Устранение всех типов аномалий электросети

Внешняя сеть подвержена десяткам видов возмущений:

- Просадки (sags) и перенапряжения (swells) до ±30% и выше

- Импульсные помехи (spikes, surges) до нескольких кВ

- Высокочастотные шумы и гармоники от промышленного оборудования

- Перекос фаз в трёхфазных сетях

- Плавающая частота (особенно в регионах с нестабильной генерацией)

- Микроотключения длительностью 10–200 мс

В offline и line-interactive топологиях часть этих аномалий передаётся на нагрузку напрямую или с задержкой. Например, при микроотключении 50 мс линейно-интерактивный ИБП переключится на батарею за 4–6 мс, но за это время сервер может уйти в перезагрузку, а СХД – потерять кэш. Онлайн ИБП не «реагирует» на аномалии – он их не пропускает. Поскольку нагрузка питается исключительно от инвертора, качество выходного сигнала определяется только внутренними компонентами ИБП, а не состоянием городской сети.

3.2. Нулевое время перехода: физика бесшовной коммутации

Ключевое преимущество двойного преобразования – отсутствие механических реле в силовой цепи нагрузки. Инвертор постоянно подключён к DC-шине, батарея тоже подключена к ней параллельно. При отключении сети выпрямитель прекращает подачу тока, но ёмкость шины и инерция инвертора поддерживают питание без прерывания. Переход происходит на уровне электроники, а не электромеханики. Это исключает «провалы» напряжения, которые вызывают:

- Сброс таймеров и часов реального времени

- Потерю незаписанных данных в оперативной памяти

- Неисправность файловых систем

- Аппаратные ошибки в RAID-контроллерах и сетевых коммутаторах

Для современных серверов с активными PFC-блоками питания даже 2–3 мс перерыва могут вызвать отключение. Двойное преобразование решает эту проблему на архитектурном уровне.

3.3. Стабильная частота и форма сигнала

Многие устройства (особенно медицинские, лабораторные, телекоммуникационные) требуют строгой частоты 50/60 Гц. В регионах с нестабильной генерацией или при работе от дизель-генераторов частота может «плавать» на ±2–5 Гц. Онлайн ИБП генерирует сигнал с точностью ±0,1%, так как частота задаётся кварцевым генератором в DSP, а не зависит от входа. Аналогично форма сигнала: чистая синусоида с THD <3% предотвращает перегрев трансформаторов, блоков питания и электродвигателей, чувствительных к гармоникам.

3.4. Гальваническая развязка и безопасность

Входной выпрямитель и выходной инвертор часто разделены трансформатором (в топологиях с гальванической развязкой) или работают через высокочастотные DC-DC преобразователи, обеспечивающие развязку. Это предотвращает передачу помех по земле, снижает токи утечки, защищает от перенапряжений между фазой и нулём. Для медицинских учреждений и промышленных объектов с агрессивной средой это обязательное требование.

3.5. Почему нельзя обойтись одним преобразованием?

Существуют топологии с одним преобразованием (например, delta-conversion или active line-interactive), где часть мощности проходит напрямую, а инвертор компенсирует разницу. Они дешевле и эффективнее, но не обеспечивают полной изоляции. При глубоких просадках, перекосе фаз или высокочастотных помехах часть аномалий всё равно проникает на нагрузку. Для некритичных систем это приемлемо, для дата-центров, больниц или АСУ ТП – неприемлемо. Двойное преобразование – это не избыточность, а архитектурная необходимость для уровня защиты Tier III–IV по Uptime Institute.



4. Технические компоненты онлайн ИБП

Для понимания надёжности и ограничений технологии рассмотрим ключевые узлы современных онлайн ИБП .

4.1. Выпрямительный модуль

- Тип: активный PFC с синусоидальным входным током

- КПД: 96–98%

- Типовой диапазон входного напряжения: 160–280 В (1ф), 304–478 В (3ф) без перехода на батарею

- Защита: от КЗ, обратной полярности, перегрузки, перенапряжения

4.2. Шина постоянного тока и аккумуляторы

- Напряжение: масштабируется в зависимости от мощности

- Типы батарей: VRLA (AGM/Gel), LiFePO4, литий-ионные

- Контроль: импедансный анализ, температурная компенсация заряда, прогноз остаточного ресурса

- Конфигурация: последовательно-параллельные, hot-swappable(заменяемые без отключения, на “горячую”) модули

4.3. Инверторный модуль

- Топология: трёхфазный мост, однофазный полумост/полный мост

- Коммутация: IGBT (до 100 кВт), SiC MOSFET (свыше 100 кВт, высокая частота)

- Частота ШИМ: 10–20 кГц

- Выход: 220/230 В ±1%, 50/60 Гц ±0,1%, THD <3% при линейной нагрузке, <5% при нелинейной

4.4. Статический байпас

- Время переключения: <2 мс

- Тип: тиристорные или IGBT-ключи

- Режимы: автоматический (при перегрузке/перегреве), ручной (для ТО)

- Синхронизация: отслеживание фазы и частоты внешней сети для бесшовного переключения

4.5. Система охлаждения и корпус

- Воздушное: регулируемые вентиляторы с ШИМ-управлением

- Жидкостное (для мощных модулей >100 кВт): замкнутые контуры с теплообменниками

- IP-защита: IP20 (стандарт), IP54 (пыле-влагозащищённые версии)

- Уровень шума: 45–65 дБА в зависимости от нагрузки



5. Преимущества онлайн ИБП

Архитектура с двойным преобразованием обеспечивает комплекс преимуществ, оправдывающих её применение в критических инфраструктурах.

1. Максимальная защита нагрузки. Полная изоляция от всех типов сетевых аномалий, нулевое время перехода, стабильные выходные параметры.

2. Высокая надёжность и MTBF. Отказоустойчивая топология, резервирование модулей, возможность горячей замены. Среднее время наработки на отказ современных моделей превышает 200 000 часов.

3. Совместимость с любыми нагрузками. Активные PFC-блоки питания, серверы с высокой пусковой мощностью, оборудование с нелинейными характеристиками (КП >0,9) работают стабильно.

4. Масштабируемость и параллельная работа. Модульные архитектуры позволяют наращивать мощность и время автономии «на лету», конфигурировать N+1, 2N.

5. Расширенный мониторинг и интеграция. SNMP, Modbus, BACnet, облачные платформы, API для DCIM, прогнозная аналитика, автоматическое тестирование батарей.

6. Долгий срок службы аккумуляторов. Стабильное напряжение шины, температурная компенсация, оптимизированные алгоритмы заряда снижают деградацию батарей на 20–30% по сравнению с off-line решениями.



6. Ограничения и эксплуатационные нюансы

Несмотря на преимущества, онлайн ИБП не являются универсальным решением. Их применение требует учёта ряда ограничений.

6.1. КПД и энергопотребление

Традиционно онлайн-топология имела КПД 88–92% из-за двойного преобразования и потерь в фильтрах. Современные модели с SiC-компонентами, адаптивным управлением и ECO-режимами достигают 95–97% при полной нагрузке. В режиме ECO (прямое питание сети с мониторингом) КПД растёт до 98–99%, но появляется задержка переключения 2–4 мс, что неприемлемо для критических нагрузок. Рекомендуется использовать двойное преобразование постоянно, если нагрузка чувствительна к микросекундным провалам.

6.2. Тепловыделение и требования к помещению

Потери 3–5% мощности преобразуются в тепло. Для ИБП 10 кВт это 300–500 Вт тепла, требующие кондиционирования. Серверные и телеком-шкафы должны иметь продуманную вентиляцию. Установка в непроветриваемых нишах сокращает срок службы компонентов и батарей.

6.3. Шум и габариты

Вентиляторы инвертора и выпрямителя создают шум 50–65 дБА. В офисных или медицинских помещениях требуются звукоизолированные корпуса или выносные модели. Габариты и вес (особенно с VRLA-батареями) ограничивают установку на стандартных стойках без усиления.

6.4. Стоимость владения (TCO)

Закупочная цена онлайн ИБП в 2–4 раза выше, чем у line-interactive. Однако при расчёте TCO учитываются:

- Снижение простоев и потерь данных

- Увеличение срока службы нагрузки

- Меньшая замена батарей благодаря стабильному режиму

- Возможность горячей замены модулей без остановки нагрузки

Для критических систем ROI обычно наступает в течение 1–3 лет за счёт предотвращения одного серьёзного инцидента.

6.5. Требования к обслуживанию

Несмотря на высокий MTBF, онлайн ИБП требуют регулярного ТО: проверка контактов, тестирование батарей, очистка фильтров, обновление прошивок, калибровка датчиков. Игнорирование регламента ведёт к скрытым дефектам, которые проявляются в аварийной ситуации.



7. Сравнительный анализ:

Параметр	Резервные	Линейно-интерактивные	Онлайн
Время перехода на батарею	4–10 мс	2–6 мс	0 мс
Качество выходного сигнала	Повторяет вход / аппроксимация	Стабилизация AVR, синус/ступень	Чистая синусоида, THD <3%
Частота выхода	Зависит от сети	Зависит от сети	Стабильная ±0,1%
Защита от аномалий	Базовая	Частичная (просадки, перенапряжения)	Полная (все типы)
КПД	95–98%	94–97%	92–97% (зависит от режима)
Стоимость	Низкая	Средняя	Высокая
Применение	ПК, периферия	Рабочие станции, малые серверы	Дата-центры, медицина, промышленность, телеком



Ключевой вывод: Выбор топологии определяется не мощностью нагрузки, а её критичностью. Сервер с базой транзакций, аппарат МРТ или контроллер конвейера не терпят микросекундных провалов – для них только онлайн ИБП. Офисный ПК или принтер спокойно переживут 5 мс перехода – здесь линейно-интерактивный ИБП будет оптимален.



8. Области применения и критерии выбора

8.1. Типовые сценарии использования

- ЦОД и серверные: защита вычислительных кластеров, СХД, сетевых ядер. Требования: N+1 резервирование, мониторинг, интеграция с DCIM, литий-ионные батареи.

- Медицина: аппараты ИВЛ, анализаторы, рентген-кабинеты, операционные. Требования: гальваническая изоляция, медицинский класс защиты, чистая синусоида, резервный байпас.

- Промышленность: PLC, ЧПУ, роботизированные линии, системы АСУ ТП. Требования: устойчивость к вибрации, пыле-влагозащита, широкий температурный диапазон, защита от помех от перепадов напряжения.

- Телеком и вещание: базовые станции, коммутаторы, серверы стриминга. Требования: компактность, возможность монтажа в 19" стойку, удалённое управление, долгая автономия.

8.2. Критерии выбора онлайн ИБП

1. Мощность и коэффициент запаса. Выбирайте ИБП с запасом 20–30% по активной мощности (Вт), а не по полной (ВА). Учитывайте пусковые токи и нелинейность нагрузки.

2. Топология батарей. VRLA дешевле, но срок службы 3–5 лет, чувствительны к температуре. Литиевые дороже на 40–60%, но служат 10–15 лет, легче, выдерживают глубокие разряды, быстрее заряжаются.

3. Режимы работы. Постоянное двойное преобразование рекомендуется для критических нагрузок. ECO-режим допустим только для некритичных систем с устойчивыми блоками питания.

4. Масштабируемость. Модульные ИБП позволяют добавлять силовые модули и батарейные кабинеты без простоя. Для растущих ЦОД это критично.

5. Коммуникации и интеграция. Поддержка SNMP v3, Modbus TCP, REST API, совместимость с vCenter, SCADA, DCIM-платформами.

6. Гарантии. Гарантия 1–5 лет, расширенное ТО, наличие сервисных центров в регионе.

7. TCO-расчёт. Учитывайте стоимость электроэнергии, замены батарей, простоя, охлаждения, обслуживания. Онлайн ИБП часто окупаются за счёт предотвращения инцидентов.



9. Будущее онлайн ИБП: технологии и тенденции

Технология двойного преобразования не стоит на месте. К 2026 году сформировались несколько ключевых направлений развития.

9.1. Полупроводники нового поколения

Переход с IGBT на SiC (карбид кремния) и GaN (нитрид галлия) позволяет повысить частоту коммутации до 50–100 кГц, сократить размеры фильтров, повысить КПД до 98% и снизить тепловыделение. Это особенно актуально для компактных стоечных и модульных решений.

9.2. Литиевые батареи как стандарт

Доля LFPв онлайн ИБП превышает 40% в новых поставках. Умные BMS-системы отслеживают состояние каждой ячейки, прогнозируют деградацию, автоматически балансируют ячейки. Интеграция с системами управления зданием позволяет оптимизировать циклы заряда под тарифы электроэнергии.

9.3. ИИ и предиктивная аналитика

Машинное обучение анализирует данные с датчиков тока, температуры, сопротивления батарей, частоты переключений. Алгоритмы предсказывают отказ модуля за 14–30 дней, рекомендуют замену до аварии, оптимизируют нагрузку в реальном времени.

9.4. Гибридные и микросетевые архитектуры

Онлайн ИБП всё чаще выступают узлами микросетей: интегрируются с солнечными инверторами, дизель-генераторами, системами накопления энергии.

9.5. Кибербезопасность

Растёт число инцидентов, связанных с взломом SNMP/веб-интерфейсов ИБП. Производители внедряют аппаратные доверенные модули (TPM), шифрование TLS 1.3, двухфакторную аутентификацию, сегментацию сетей управления.

9.6. Экологичность и циркулярная экономика

Ужесточение норм по утилизации батарей, снижение углеродного следа, переработка меди и алюминия, использование биоразлагаемых материалов в корпусах. Производители внедряют программы trade-in, сертификацию Cradle to Cradle, углеродно-нейтральное производство.



10. Заключение

Онлайн ИБП с двойным преобразованием остаются безальтернативным решением для защиты критических нагрузок в условиях нестабильных электросетей, высоких требований к качеству питания и нулевой толерантности к простоям. Архитектура AC→DC→AC не является технологической избыточностью – это инженерно обоснованный способ полной гальванической и параметрической изоляции нагрузки от внешней среды. Нулевое время перехода, стабильная частота, чистая синусоида, устойчивость ко всем типам аномалий делают онлайн-топологию фундаментом современных дата-центров, медицинских учреждений, промышленных предприятий и телекоммуникационных узлов.

Выбор между онлайн ИБП и более дешёвыми аналогами должен определяться не бюджетом, а стоимостью простоя. Для сервера с активной базой данных, аппарата МРТ или контроллера производственной линии цена секунды обесточивания исчисляется сотнями тысяч рублей, влекут за собой репутационные риски и угрозы безопасности. В таких сценариях двойное преобразование – не опция, а необходимость.

Современные тенденции – переход на SiC-компоненты, литиевые батареи, ИИ-мониторинг, гибридные микросети и усиление кибербезопасности – делают онлайн ИБП ещё более эффективными, надёжными и интегрируемыми в цифровую инфраструктуру. При грамотном проектировании, расчёте TCO и соблюдении регламентов обслуживания онлайн-топология обеспечивает защиту на десятилетия вперёд.

Технология двойного преобразования доказала свою жизнеспособность за более чем 40 лет эволюции. Пока электроника остаётся чувствительной к качеству электропитания, а общества – зависимыми от бесперебойной работы цифровых систем, онлайн ИБП будут сохранять статус критического элемента инфраструктуры. Инвестиции в правильную топологию сегодня – это страховка от катастрофических простоев завтра.
