Комплексное руководство: Как рассчитать необходимую мощность онлайн‑ИБП для серверной.

Введение

Серверная комната или мини-ЦОД (центр обработки данных) — это сердце любого современного предприятия. От ее бесперебойной работы зависят бизнес-процессы, финансовая отчетность, коммуникации и безопасность компании. Стоимость простоя (downtime) исчисляется десятками и сотнями тысяч долларов в час, не считая репутационных потерь. Ключевым элементом защиты от сбоев электросети является источник бесперебойного питания (ИБП).

Среди множества топологий ИБП для серверных помещений стандартом де-факто являются онлайн-ИБП (с двойным преобразованием энергии, Online Double Conversion). Они обеспечивают идеальную синусоиду, мгновенное переключение (0 мс) и полную фильтрацию любых сетевых помех. Однако выбор и покупка ИБП — это не просто выбор «модели подороже». Это сложный инженерный расчет, где ошибка может привести либо к перегрузке системы и отключению серверов, либо к неоправданному завышению бюджета и неэффективному использованию пространства.

В данном руководстве мы подробно, шаг за шагом, разберем, как правильно рассчитать необходимую мощность онлайн-ИБП для серверной, как подобрать аккумуляторные батареи для обеспечения требуемого времени автономии и какие скрытые факторы необходимо учесть, чтобы система работала как часы.

Глава 1. Физика процесса: Ватты (Вт), Вольт-Амперы (ВА) и Коэффициент мощности

Прежде чем переходить к формулам, необходимо раз и навсегда разобраться в фундаментальной разнице между активной и полной мощностью. Это самая частая причина ошибок при самостоятельном подборе оборудования.

1.1. Активная мощность (Вт / W)

Активная мощность — это та реальная энергия, которая потребляется оборудованием и преобразуется в работу (вычислительные процессы, вращение вентиляторов, нагрев). Именно в Ваттах измеряется энергопотребление ваших серверов, и именно за эти Ватты вы платите по счету за электроэнергию.

1.2. Полная мощность (ВА / VA)

Полная мощность — это геометрическая сумма активной и реактивной мощностей. Она отражает общую нагрузку, которую ИБП должен «пропустить» через свои инверторы и трансформаторы. Мощность самого ИБП всегда указывается в Вольт-Амперах (ВА) или килоВольт-Амперах (кВА).

1.3. Коэффициент мощности (Power Factor, PF или cos φ)

Связь между Ваттами и ВА описывается формулой:

P (Вт) = S (ВА) × PF

PF нагрузки (серверов): Современные блоки питания серверов оснащены активными корректорами коэффициента мощности (PFC). Их PF обычно находится в диапазоне 0.95 – 0.99. То есть сервер, потребляющий 500 Вт, будет иметь полную мощность около 515 ВА.

PF выхода ИБП: Раньше ИБП проектировались под старые компьютеры с низким PF (0.6 - 0.7). Современные онлайн-ИБП для ЦОД имеют выходной PF = 0.9 или даже 1.0 (единичный коэффициент мощности).

Главное правило: При расчете нельзя просто взять мощность ИБП в ВА и приравнять ее к Ваттам. Если у вас ИБП на 10 кВА с выходным PF 0.9, его максимальная активная мощность составит 9 кВт. Если вы подключите нагрузку 9.5 кВт, ИБП уйдет в перегрузку по активной мощности, даже если полная мощность (ВА) не превышена.

Глава 2. Пошаговый алгоритм расчета мощности нагрузки

Чтобы подобрать ИБП, нужно точно понять, что именно он будет питать. Ошибка на этом этапе делает все последующие расчеты бессмысленными.

Шаг 1. Инвентаризация оборудования

Составьте полный список оборудования, которое должно находиться под защитой ИБП. В серверной это обычно:

1. Вычислительные серверы (стоечные, блейд-системы).

2. Системы хранения данных (СХД, SAN, NAS, дисковые полки).

3. Сетевое оборудование (коммутаторы ядра и агрегации, маршрутизаторы, контроллеры СХД).

4. Системы безопасности и управления (контроллеры СКУД, видеонаблюдения, датчики среды).

5. Критичная инфраструктура (часто сюда включают сами контроллеры климатических систем, если их отключение приведет к перегреву серверов за время работы ИБП).

Важно: Освещение и обычные розетки для пылесосов/инструментов не должны питаться от ИБП серверной. Они подключаются к отдельным линиям обычной сети.

Шаг 2. Оценка реального энергопотребления

Здесь кроется главная ловушка. Не используйте для расчета данные с шильдиков (наклеек) на блоках питания серверов!

На шильдике может быть написано «Max 800W». Это означает, что блок питания “теоретически” способен отдать столько мощности подключенным компонентам, и что он не сгорит при таком потреблении. В реальности сервер с двумя процессорами и дисками в режиме простоя или средней нагрузки потребляет 250-350 Вт.

Как узнать реальную мощность:

1. Измерение тококлещами или анализатором сети: Самый точный метод. Измеряется реальное потребление на вводе в стойку.

2. Данные от интеллектуальных PDU: Если в стойках стоят PDU с возможностью измерения параметров на каждом выходном разъёме, зафиксируйте данные через веб-интерфейс.

3. Калькуляторы производителей: У Dell, HPE, Lenovo, Cisco есть онлайн-калькуляторы конфигурации (Configuration Tools), которые показывают точное энергопотребление (в Ваттах) и тепловыделение (в BTU/час) для конкретной модели сервера с установленными процессорами, памятью и дисками.

4. Пиковая нагрузка: Учитывайте не только средний, но и пиковый сценарий (например, 100% загрузка CPU при резервном копировании или рендеринге).

Шаг 3. Суммирование и учет запаса на развитие

Сложите активную мощность (Вт) всего оборудования.

Далее необходимо заложить запас. Серверные не статичны: через год-два вы добавите новые серверы или дисковые полки.

Рекомендуемый запас на развитие: 20% – 30% от текущей расчетной нагрузки.

Формула базовой нагрузки:

P_сумм = (P_сервера + P_хранилище + P_сеть + P_другое) × 1.25

Шаг 4. Перевод в полную мощность (ВА)

Теперь переведем Ватты в Вольт-Амперы, чтобы подобрать модель ИБП.

Если мы используем современный ИБП с выходным PF = 0.9, а наши серверы имеют PF = 0.95, то для грубого (и безопасного) расчета можно принять, что 1 Вт ≈ 1.1 ВА.

Более точная формула:

S_полная (ВА) = P_активная (Вт) / PF_ибп

Глава 3. Учет пусковых токов и нелинейных нагрузок

Серверная — это не просто набор резисторов. Это сложная нелинейная нагрузка.

3.1. Пусковые токи

При включении оборудования (или при переходе ИБП с батарей на сеть и обратно) конденсаторы блоков питания серверов ведут себя как короткое замыкание на доли секунды. Пусковой ток может в 5-10 раз превышать номинальный.

Хороший онлайн-ИБП должен обладать способностью выдерживать кратковременные перегрузки (обычно 150% в течение миллисекунд или 125% в течение нескольких минут). Если ИБП подобран «впритык», он может уйти в защиту при одновременном старте нескольких серверов после планового отключения.

3.2. Гармоники и нелинейные искажения

Блоки питания с PFC потребляют ток импульсами. Это создает высшие гармоники в сети. Онлайн-ИБП с двойным преобразованием полностью изолирует нагрузку от сети, но его собственный инвертор должен уметь питать нелинейную нагрузку без перегрева и снижения выходного напряжения.

При выборе ИБП обращайте внимание на параметр THDi (коэффициент нелинейных искажений тока) на входе и способность ИБП работать с нагрузкой, имеющей высокий Крест-фактор (Crest Factor). Для серверных ИБП Crest Factor должен быть не менее 3:1.

Глава 4. Архитектура резервирования: N, N+1, 2N

Мощность ИБП — это не только цифры на шильдике. Это еще и архитектура системы. Какую надежность вы закладываете?

1. N (Базовая защита): Один ИБП питает всю нагрузку. Если ИБП выходит из строя (например, сгорает силовой модуль или плата управления), серверная обесточивается. Подходит для некритичных серверных малого бизнеса или для нагрузки, для которой допустимо большое время простоя.

2. N+1 (Параллельное резервирование): Устанавливаются два (или более) ИБП, объединенных в параллельную систему. Каждый ИБП рассчитан на 100% нагрузки. Если один выходит на ремонт или ломается, второй забирает всю нагрузку на себя. Мощность каждого ИБП в системе должна быть равна полной расчетной мощности серверной.

3. 2N (Полное дублирование): Две полностью независимые системы питания (два разных ввода из города, два разных ИБП, две разные стойки PDU). Оборудование с двумя блоками питания подключается одним БП к системе А, другим БП к системе Б. Каждый ИБП рассчитан на 100% нагрузки. Это уровень Tier III / Tier IV ЦОДов.

Для большинства корпоративных серверных оптимальным и экономически обоснованным является уровень N+1.

Глава 5. Расчет емкости аккумуляторных батарей (Время автономии)

Мощность ИБП (в кВА) определяет, сколько оборудования он может питать. Емкость батарей определяет, как долго он сможет это делать.

Время автономной работы (автономии) редко измеряется часами. Обычно задача ИБП — продержать нагрузку 10-15 минут. Этого времени достаточно для:

1. Корректного завершения работы ОС и баз данных (shutdown).

2. Либо для запуска дизель-генератора (ДГУ) и перевода на него нагрузки.

5.1. Расчет требуемых АКБ на примере:

Дано:

- Нагрузка: Pнагр = 7000 Вт (7 кВт).

- Время: 15 минут.

- ИБП на 10 кВА с напряжением шины Vш = 240 В.

- Это означает, что в цепи стоит 20 батарей по 12 В.

- КПД инвертора η = 0.92.

Пошаговый расчет:

1. Мощность, которую должны выдать батареи:

P_бат = 7000 Вт/ 0.92 ≈ 7608 Вт

2. Мощность, которая должна приходиться на одну АКБ (12 Вольт):

Wcell = 7608 Вт / 20 АКБ = 380,4 Вт/АКБ

3. Работа с даташитом (реальный мир):

- Мы открываем таблицу разряда для стандартной батареи VRLA (например, Энергия GP 12–12).

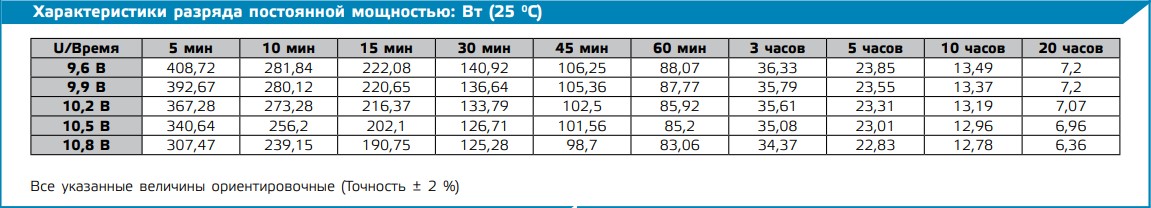

Таблица 1.

Смотрим строку конечного напряжения в "9,9 В" и столбец "15 мин". В таблице указано: батарея 12В 12А·ч способна отдавать 220,65 Вт на АКБ в течение 15 минут до падения напряжения до 9.9 В.

Сравнение:

Нам требуется: 380.4 Вт/АКБ. Батарея может отдать: 220,65 Вт/АКБ. 220,65 < 380,4. Условие не выполняется. Ищем более ёмкую батарею и повторяем расчёт.

- Открываем таблицу разряда для батареи Энергия GP 12–18.

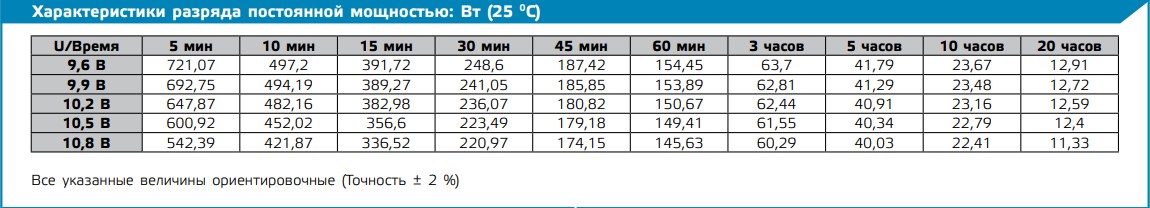

Таблица 2.

Смотрим строку конечного напряжения в "9,9 В" и столбец "15 мин". В таблице указано: батарея 12В 18А·ч способна отдавать 389,27 Вт на АКБ в течение 15 минут до падения напряжения до 9.9 В.

Сравнение:

Нам требуется: 380,4 Вт/АКБ. Батарея может отдать: 389,27 Вт/АКБ. 389,27 > 380.4. Условие выполняется минимальным запасом.

Хотим обратить Ваше внимание на то, что также общепринятым способом предоставления информации о разряде постоянной мощностью, является предоставление данных о допустимой нагрузке на минимальную единицу/составляющую 12В – ячейку. Иными словами, таблицы разряда "Ватт на элемент" (Watts per Cell).

- В каждой 12-вольтовой батарее находится 6 отдельных элементов (банок) по 2 Вольта.

- Итого в цепочке: 20 × 6 = 120 элементов (cells).

В остальном же мы логика подбора остается прежней. Пример таблицы:

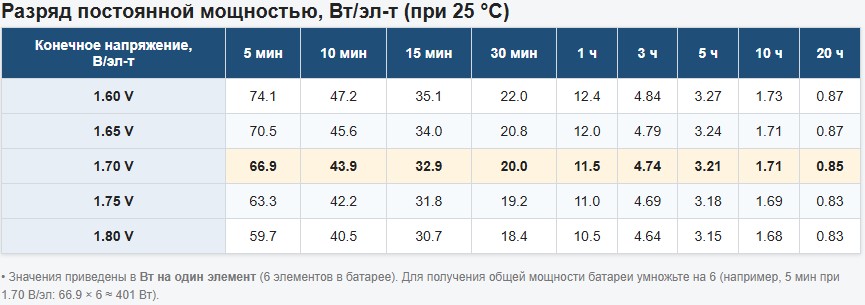

Таблица 3.

5.2. Влияние токов разряда (Закон Пейкерта)

Номинал батареи (например, 12В 9Ач) указывается для 20-часового режима разряда. Если вы будете разряжать ее током, который высвобождает энергию за 15 минут, ее реальная емкость упадет примерно на 40-50%.

Вывод: Для коротких времен автономии (до 30 минут) необходимо брать батареи с запасом по емкости или использовать специализированные батареи с толстыми свинцовыми пластинами (High Rate / HR серии), предназначенные для высоких токов разряда.

5.3. Выбор химии: VRLA (AGM/GEL) vs Литий-железо-фосфатные (LiFePO4)

VRLA (Свинцово-кислотные): Дешевле на старте, предсказуемы, не требуют BMS. Срок службы 3-5 лет. Занимают много места, весят много.

LiFePO4 (Литий-железо-фосфатные): Дороже на старте (в 2-3 раза), но имеют в 2-3 раза больший срок службы (10+ лет), выдерживают тысячи циклов глубокого разряда, весят в 3-4 раза меньше. Для современных серверных, где квадратный метр площади стоит дорого, литий часто оказывается выгоднее по совокупной стоимости владения (TCO).

Глава 6. Влияние окружающей среды и эксплуатационные факторы

Серверная — это не идеальная лаборатория. Условия эксплуатации напрямую влияют на расчеты.

6.1. Температурный дерейтинг (Понижающие коэффициенты)

Электроника ИБП и аккумуляторные батареи очень чувствительны к температуре.

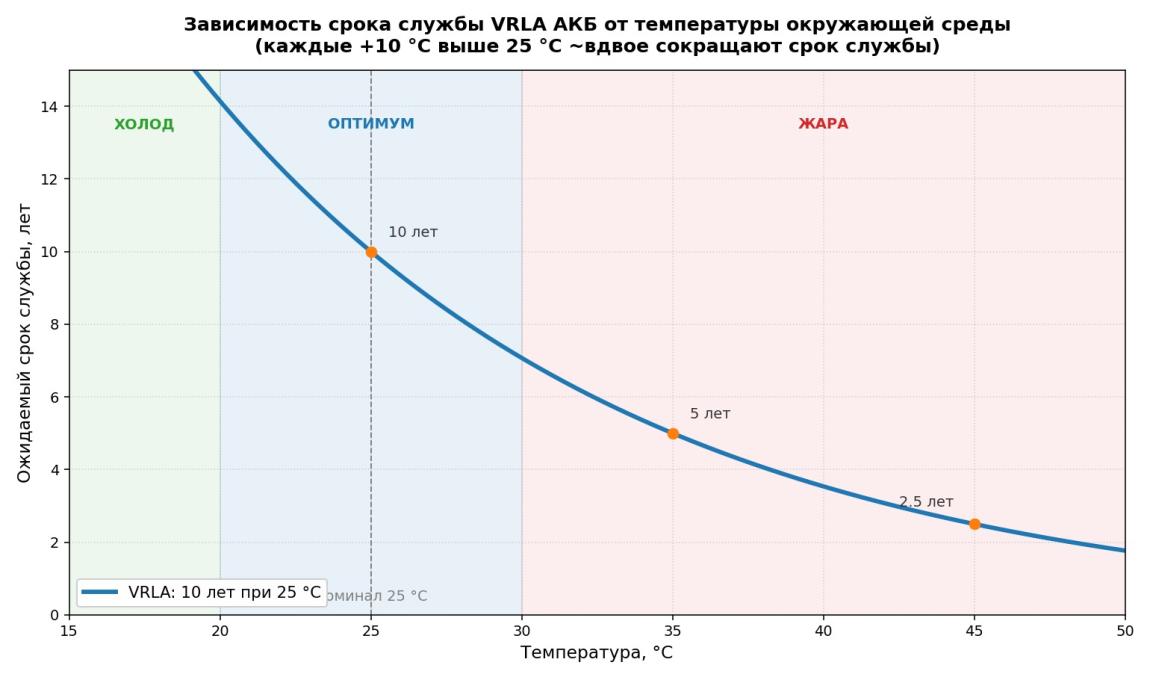

Батареи: Идеальная температура для VRLA батарей — 20-25°C. При повышении температуры до 30°C срок службы батарей сокращается вдвое! При расчете емкости всегда закладывайте температурный коэффициент.

Схема

Электроника ИБП: При температуре в серверной выше 40°C ИБП может автоматически снизить свою выходную мощность (дерейтинг), чтобы защитить силовые ключи (IGBT) от перегрева. Если ваша серверная плохо охлаждается, выбирайте ИБП с запасом по мощности или обеспечьте его локальный обдув.

6.2. Высота над уровнем моря

Если ваш объект находится в горной местности (выше 1000 метров над уровнем моря), плотность воздуха падает. Это ухудшает охлаждение силовых компонентов ИБП. Как правило, производители требуют снижения номинальной мощности ИБП на 1% на каждые 100 метров высоты выше 1000 м.

6.3. КПД и тепловыделение

Онлайн-ИБП имеет двойное преобразование, что снижает его КПД (обычно 90-96% в режиме двойного преобразования).

Оставшиеся 6-10% энергии превращаются в тепло.

ИБП мощностью 10 кВА при нагрузке 80% (8 кВт) будет рассеивать в серверную комнату около 400-800 Вт тепла в виде горячего воздуха от вентиляторов и радиаторов. Это тепло обязательно должно быть учтено при расчете мощности кондиционеров для серверной!

Глава 7. Практический кейс: Расчет от А до Я

Давайте закрепим теорию на конкретном примере.

Исходные данные:

У нас есть серверная комната небольшого предприятия.

Оборудование:

1. 2 сервера (2U): потребляют по 450 Вт каждый.

2. 1 СХД (Storage): потребляет 800 Вт.

3. 2 коммутатора ядра: по 150 Вт каждый.

4. Сетевые патч-панели и активное оборудование: 100 Вт.

5. Контроллер СКУД и датчики протечки/дыма: 50 Вт.

Шаг 1. Суммирование текущей нагрузки:

P_реальная = (2 × 450) + 800 + (2 × 150) + 100 + 50 = 900 + 800 + 300 + 150 = 2150 Вт.

Шаг 2. Учет запаса на развитие (25%):

P_суммарная = 2150 × 1.25 = 2687,5 Вт.

Шаг 3. Перевод в ВА и выбор ИБП:

Принимаем выходной PF ИБП = 0.9.

S_полная = 2687,5 / 0.9 ≈ 2987 ВА.

Ближайший стандартный номинал онлайн-ИБП — 3 кВА .

Выбираем ИБП 3 кВА / 2,7 кВт (онлайн, двойное преобразование).

Проверка: Наша нагрузка 2687,5 Вт. ИБП может отдать 2700 Вт. Загрузка почти 100%, что не есть здорово, так как отсутствует запас по мощности. Выбираем либо следующий по мощности ИБП, либо ИБП с выходным PF = 1, например, ИБП Энергия Омега II S-3KС-230V-96V. Загрузка составляет 89%, что указывает на минимально необходимый запас по мощности, но при этом подобный запас уже обеспечивает высокий КПД и долговечность.

Шаг 4. Расчет батарей (Требуется 15 минут автономии):

* Нагрузка: 2150 Вт (считаем от фактической, а не от номинала ИБП).

* Время (t): 0.25 часа.

* Напряжение шинки ИБП 3 кВА (условно): 96 В (8 батарей по 12В).

* КПД инвертора (η): 0.95.

P_бат = 2150 Вт / 0,95 / 8 АКБ ≈ 282,89 Вт/АКБ

Отталкиваясь от таблиц, представленных выше, можем делать вывод, что Энергия GP 12–12 для нас слабовата, а вот Энергия GP 12–18 уже целиком и полностью перекрывается требования к автономии: 220,65(12Ач) < 282,89 Вт/АКБ < 389,27(18Ач).

Вывод: для обеспечения времени автономной работы не менее 15 минут при нагрузке 2150 Вт нужно использовать 8 шт. 18 Ач АКБ.

Глава 8. Типичные ошибки при проектировании

Опираясь на опыт пусконаладочных работ, выделим «грабли», на которые наступают чаще всего:

1. Ориентация только на шильдики. Как описано выше, это приводит к покупке ИБП в 2-3 раза большей мощности, чем нужно, что ведет к работе ИБП в неэффективном режиме (при загрузке менее 30% КПД онлайн-ИБП резко падает).

2. Игнорирование реактивной мощности. Попытка запитать нагрузку 10 кВт от ИБП 10 кВА с PF 0.8. ИБП уйдет в перегрузку по Ваттам, хотя по ВА запаса нет.

3. Подключение кондиционеров в серверную к ИБП. Кондиционер имеет огромные пусковые токи компрессора. Онлайн-ИБП может воспринять это как короткое замыкание и уйти в защиту, обесточив серверы. Кондиционеры должны питаться от отдельного ввода, а ИБП должен обеспечивать работу серверов только на время, пока кондиционеры не запустятся от генератора.

4. Экономия на автоматических вводах резерва (АВР). ИБП должен уметь автоматически переключать нагрузку на байпас (городскую сеть) при своей поломке или перегрузке. Наличие внутреннего статического байпаса в онлайн-ИБП обязательно.

5. Отсутствие мониторинга. ИБП для серверной должен иметь сетевую карту (SNMP/HTTP/HTTPS). Администратор должен получать email/SMS уведомления о пропадании городской сети, состоянии батарей и текущей нагрузке, находясь дома или в отпуске.

Глава 9. Современные тренды: Модульность и Эко-режимы

При выборе оборудования сегодня стоит учитывать два важных технологических тренда:

9.1. Модульные онлайн-ИБП

Вместо «башни» на 75 кВА все чаще используются модульные ИБП в стандартном 19-дюймовом шкафу. Вы ставите силовые модули по 15-20 кВА.

Преимущества:

Горячая замена (Hot-Swap): Если модуль сломался, его можно вытащить и вставить новый без отключения нагрузки.

Масштабируемость: Сегодня нагрузка 40 кВт, вы купили 2 модуля. Через год нагрузка выросла до 60 кВт — просто докупили и вставили третий модуль.

Высокий КПД при частичной загрузке: Контроллер модульного ИБП «усыпляет» неиспользуемые силовые модули, повышая общий КПД системы.

9.2. Режимы повышения эффективности (Eco-Mode / ESS)

Онлайн-ИБП в режиме двойного преобразования имеет КПД 92-96%. Для дата-центров это дорого. Современные ИБП имеют режимы ECO, которые переключают нагрузку на прямой байпас (КПД 99%), но при малейшем отклонении напряжения или частоты (за 2-4 мс) мгновенно возвращают инвертор в работу. Серверные блоки питания с активным PFC легко «проглатывают» такие микро-провалы, что позволяет экономить до 7% электроэнергии на масштабе ЦОДа.

Заключение

Расчет мощности онлайн-ИБП для серверной — это комплексная инженерная задача, лежащая на стыке электротехники, IT-инфраструктуры и климатологии.

Краткий чек-лист для успешного проекта:

1. Измерьте реальную активную мощность (Вт) оборудования, а не верьте шильдикам.

2. Переведите Ватты в Вольт-Амперы (ВА) с учетом коэффициента мощности (PF).

3. Добавьте 20-30% на будущее развитие и пусковые токи.

4. Выберите архитектуру резервирования (N+1 для критичных систем).

5. Подберите батареи с учетом времени автономии, токов разряда и температуры в помещении.

6. Не забудьте учесть тепловыделение самого ИБП при расчете системы кондиционирования.

7. Обеспечьте наличие SNMP-карты для удаленного мониторинга и корректного автоматического выключения серверов.

Правильно рассчитанная и спроектированная система бесперебойного питания — это не просто «коробка с батареями». Это страховка вашего бизнеса, которая позволяет спать спокойно, даже когда за окном бушует гроза, а городские электросети испытывают перегрузки. В случае сомнений или сложной архитектуры всегда привлекайте сертифицированных инженеров-проектировщиков и пользуйтесь профессиональным софтом от производителей, которые проведут расчет с учетом всех нюансов конкретного объекта.
