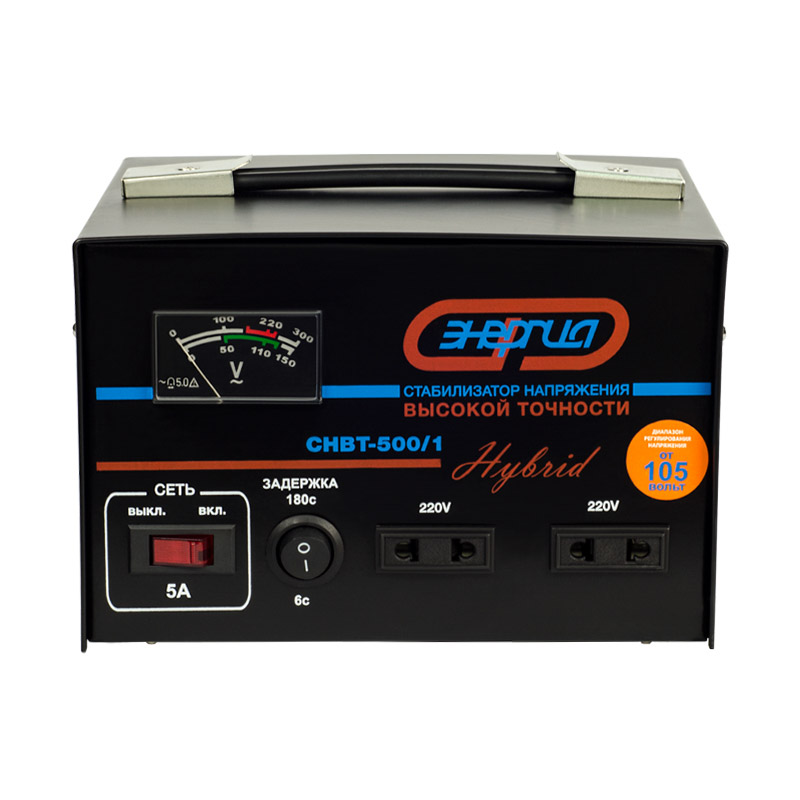

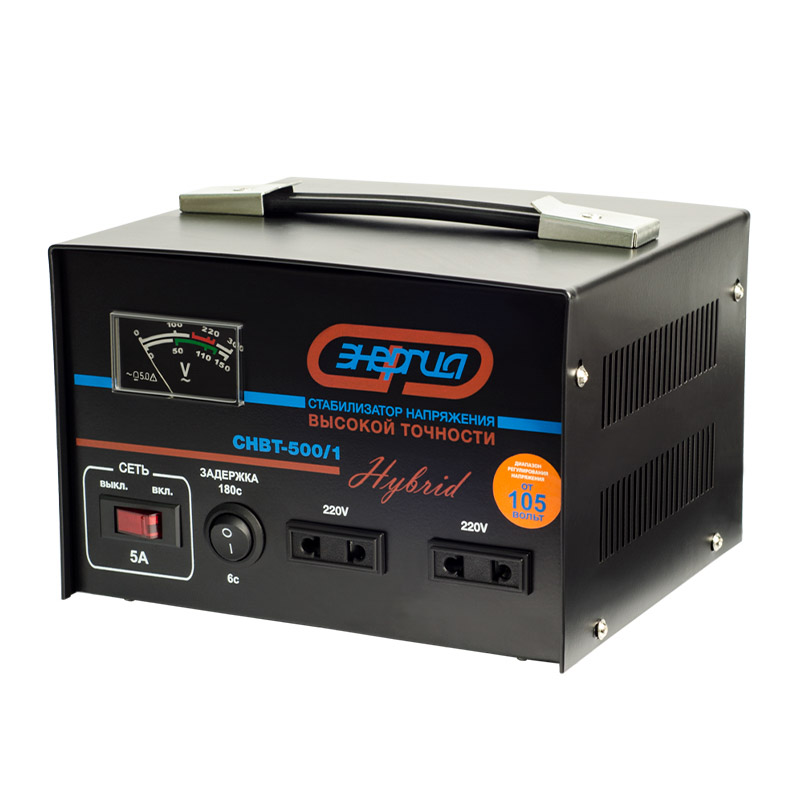

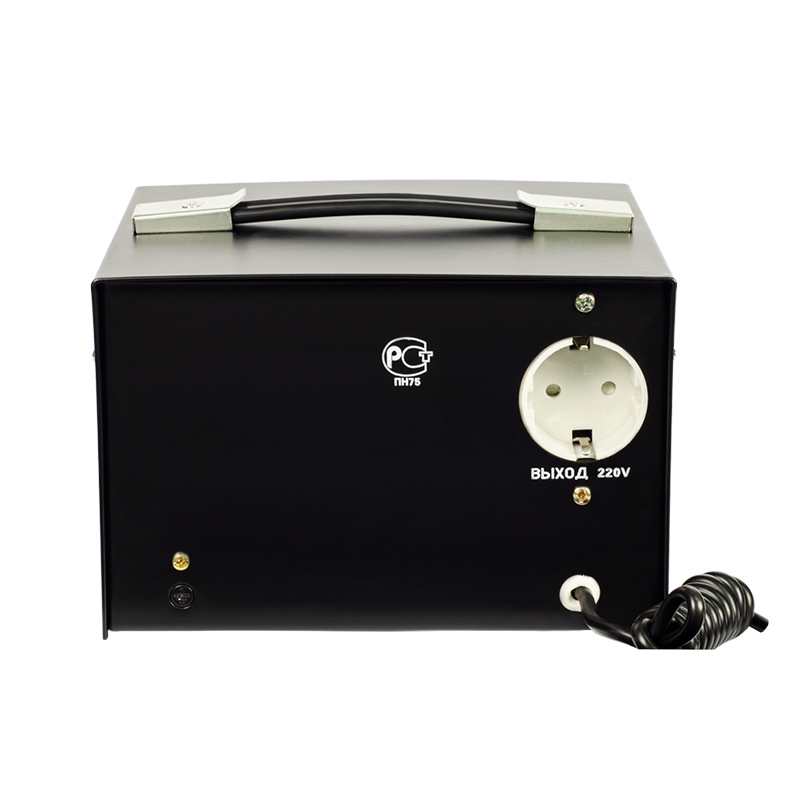

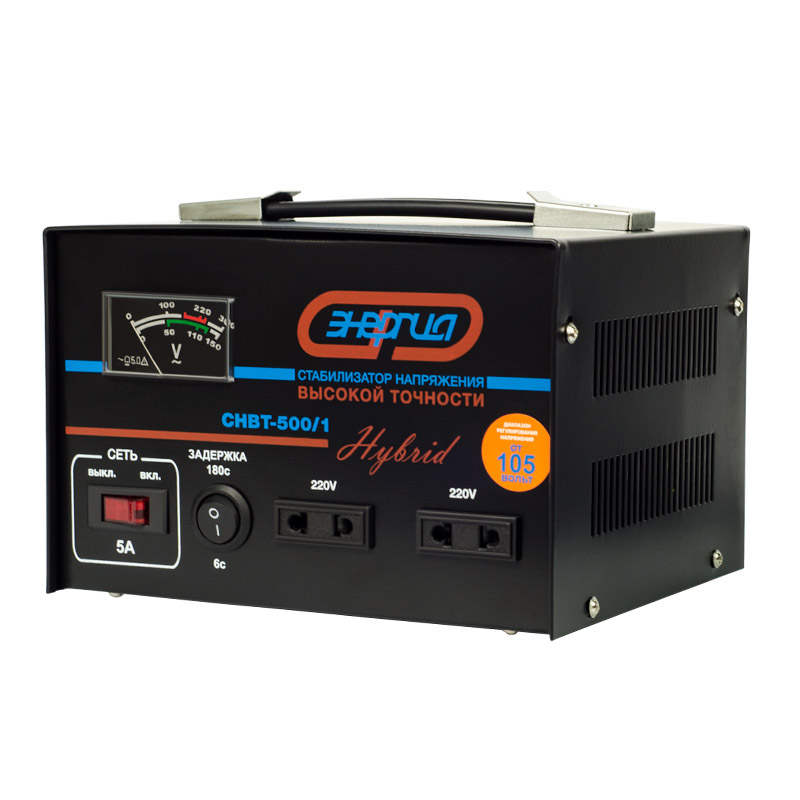

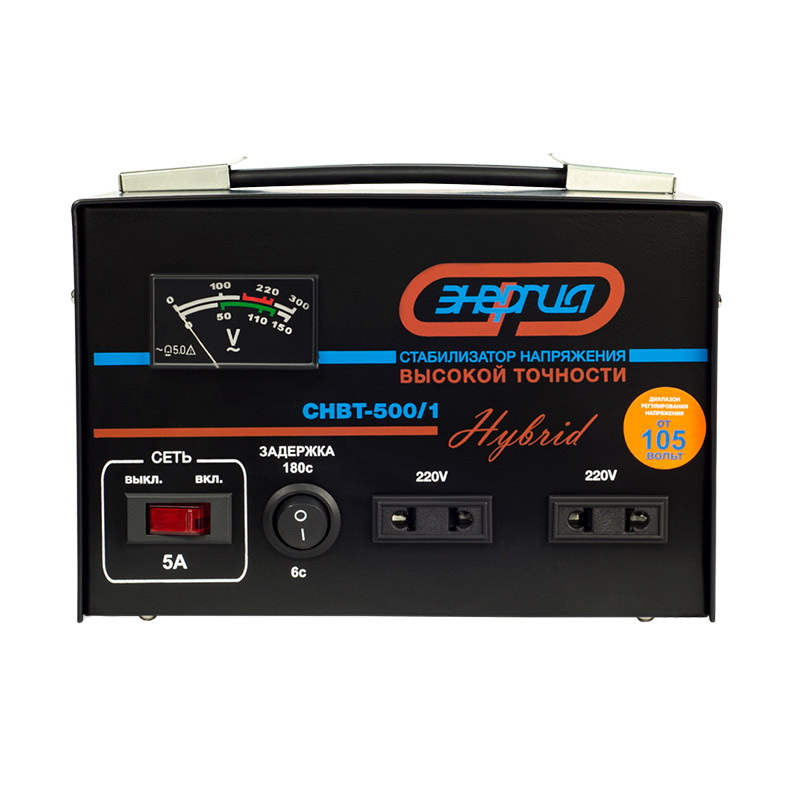

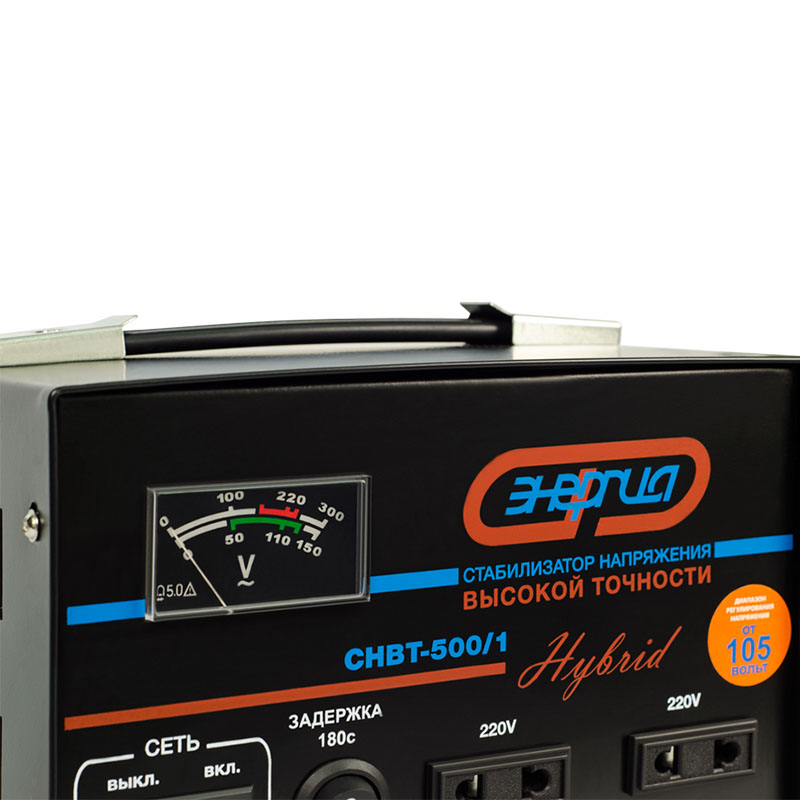

Стабилизаторы напряжения Энергия Hybrid СНВТ
Артикул
- внутренний уникальный номер товара у производителя.
Мощность нагрузки, ВА
- вольт-ампер, единица измерения полной мощности прибора, которая включает в себя:
Активную мощность измеряемую в ваттах (Вт)
Реактивную мощность измеряемую в варах (вар)
Диапазон входного напряжения, В
- диапазон при котором стабилизатор выравнивает напряжение до 220 вольт. С заявленной погрешностью стабилизации.
Точность стабилизации
напряжения измеряется в % к установленному в качестве эталона. Например, точность 3% к 220 вольтам равняется: 220±6,6 вольт. Номинально 213,4-226,6 вольт.
Время переключения
- время за которое происходит переключение реле, тиристора или симистора.
1 мс - миллисекунда - 0,001 секунды
Способ охлаждения воздушное конвекционное
- охлаждение естественными потоками воздуха, плюсом данного типа охлаждения считается простота конструкции и отсутствие шума от вентилятора.
Полное описание
Стабилизатор Напряжения Высокой Точности СНВТ ЭНЕРГИЯ HYBRID предназначен для стабилизации переменного напряжения в сети электроснабжения для потребителей общепромышленного, бытового и аналогичного назначения. Изделие относится к классу автотрансформаторных стабилизаторов со смешанным релейно-сервоприводным регулированием с помощью электромеханических реле и сервомотора. Изделие соответствует требованиям российских и международных стандартов. Технические условия и нормативная база на изделие устанавливаются стандартом предприятия SCT/008-2009.
Диапазон входного напряжения определяется с учетом зависимости выходного напряжения от входного в соответствии с требованиями пользователя к величине выходного напряжения. Общая полная мощность подключаемых к выходной цепи стабилизатора потребителей электроэнергии определяется с учетом зависимости максимальной полной выходной мощности от входного напряжения. Динамика и амплитуда флуктуаций входного напряжения электросети во времени должны соответствовать величине скорости регулирования выходного напряжения стабилизатора.
Внимание! Подключение изделия может производиться только квалифицированным персоналом, имеющим допуск на работу с электрическим оборудованием до 1000 В.
Подключение алюминиевых проводников производится только с использованием специальных кабельных наконечников или после нанесения на предварительно зачищенный от оксидной пленки проводник проводящей противокоррозионной смазки типа «СУПЕРКОНТ» или аналогичной.
Внимание! Использование стабилизатора в производственных средах с повышенной опасностью категорически запрещено.
Преимущества
- Диапазон регулировки: по точности 105-265В, по защите 100-280В.
- Усиленная конструкция щеточного узла.
- Увеличенная скорость стабилизации.
- Плавность работы.
- Низкий уровень шума.
- Совместимость с любыми типами лампочек.
- Высокая пожароустойчивость.
- Широкий модельный ряд.
- Высокий КПД – не менее 98%.
- Система аварийного отключения.
- Функция термозащиты.
- Высокое качество сборки.
Виды защиты
- от короткого замыкания
- от перегрузки
- от скачков напряжения
Документация
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное выходное напряжение, В | 220 ± 3% |
| Число фаз | 1 |
| Номинальная частота переменного тока, Гц | 50 (60) |
| Допускаемая длительная перегрузка | нет |
| Допускаемая кратковременная перегрузка в течение 10 минут, не более (% | ≤130% |
| Коэффициент полезного действия, % | 98 |
| Индикация | сеть, повышенное и пониженное напряжение, выходное напряжение |
| Режим работы | непрерывный |
| Принцип работы | гибридный |
| Условия эксплуатации | температура эксплуатации, °С: -5...+40температура хранения, °С: -40...+50 |
| Средства измерения и индикации | цифровой индикатор |
| Крепление | Напольное |
| Сроки службы и хранения | Назначенный срок службы изделия – 10 лет. |
| Гарантии изготовителя | Гарантийный срок эксплуатации изделия устанавливается в размере 12-ти календарных месяцев со дня продажи. |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP20 |
Характеристики продуктовой единицы
| Артикул | Единица измерения | Штрихкод на единицу | Длина без упак., мм | Ширина без упак., мм | Высота без упак., мм | Вес брутто, кг |
|---|---|---|---|---|---|---|
| Е0101-0041 | шт | 4670026442113 | 197 | 186 | 139 | 4.4 |
| Е0101-0090 | шт | 4670026442120 | 217 | 210 | 170 | 6.2 |
| Е0101-0116 | шт | 4670026442137 | 217 | 210 | 170 | 6.5 |
| Е0101-0119 | шт | 4670026442144 | 246 | 302 | 202 | 10.5 |
| Е0101-0120 | шт | 4670026442106 | 240 | 316 | 240 | 12.5 |
| Е0101-0045 | шт | 4670026442151 | 395 | 431 | 660 | 72 |
| Е0101-0088 | шт | 4670026442168 | 395 | 431 | 760 | 98 |
| Е0101-0188 | шт | 4670026449785 | 395 | 431 | 860 | 100 |
Характеристики транспортной упаковки
| Артикул | Количество в транспортной коробке | Штрихкод на транспортную коробку | Вес брутто транспортный, кг |
|---|---|---|---|
| Е0101-0041 | 1 | 4670026442113 | 4.95 |
| Е0101-0090 | 1 | 4670026442120 | 7.15 |
| Е0101-0116 | 1 | 4670026442137 | 7.15 |
| Е0101-0119 | 1 | 4670026442144 | 10.45 |
| Е0101-0120 | 1 | 4670026442106 | 14.85 |
| Е0101-0045 | 1 | 4670026442151 | 79.20 |
| Е0101-0088 | 1 | 4670026442168 | 106.15 |
| Е0101-0188 | 1 | 4670026449785 |
